资阳绝缘油含气量测定仪彩色液晶触摸屏 、样品盘 2、样品杯 6、机脚：调整仪器水准3、环架杆 7、电源插座 4、铂环：测量试样用 图1五、安装与水平调整把主机放在无风流动的稳定平台上，按图2所示，拧下仪器后侧两个固定螺钉，取下上顶板，按图3所示的位置安装好控制磁铁、环架杆、铂环(铂环先与环架杆插装完毕，置酒精灯外焰部灼烧洁净后，方可安装。注意：手不可触及灼烧洁净的铂环)。调整三个机脚使样品盘上水准泡处于中心，将上顶板放回原处，并用螺钉固定好。图2图3第六章、仪器操作接通电源后，打开电源开关。仪器进入如下开机界面。按任意键或5秒后自动转换到主菜单页面。样品测试：进入样品测试界面，进行样品测试试验。纯水标定：进入纯水标定界面，进行纯水校准试验。参数设置：进入参数设置界面，进行相关参数的设置。历史纪录：进入历史纪录界面，查看历史数据。砝码标定：进入砝码标定界面。进行仪器的校准和标定。时间设置：进入时间设置界面，可以对系统时间进行修改。1.0点击‘砝码标定’，进入砝码标定界面：1.1挂上铂金环和电感磁铁后，仪器“砝码重量”正常显示0.050g以内，如果数值偏大或低于0g，请检查扭力丝和电感磁铁位置（是否在电感中心）。图41.2点击“清零”按钮，按照图4，将配套的1.0g勾形砝码挂到铂环上。砝码重量应显示1.000g±0.010g，如果砝码重量不对，请按“砝码标定”按钮进行重新标定

<资阳>天正华意电气设备有限公司
资阳自动凝点倾点测试仪售后完善

资阳绝缘油含气量测定仪倒计时结束后自动开始纯水测试，并显示张力动态曲线测试结束，仪器会根据设置的参数计算结果并显示到界面点击‘重测’返回到纯水标定界面继续测试。点击‘返回’返回到菜单选择界面。3.4根据GB6541第5.3条规定，纯水标定值应在71～72毫牛顿/米之间，如出现差异，请重复本说明书1.1条、1.2条、3.1条并在酒精灯上灼烧铂环至洁净。（没做油样前可把张力杯中倒入无水乙醇，用酒精代替纯水，反复做纯水标定试验，可提高铂环洁净度。无水乙醇张力值达到22以上说明铂环干净程度基本可以，换上纯水做纯水标定，直到标定值达到71～72毫牛顿/米之间）3.5纯水标定合格后按“返回”键返回菜单选择界面。4、样品测试4.1点击‘样品测试’进入样品测试界面蒸馏水和样品倒入位置见下图：根据提示加入样品后，点击‘继续’，自动延时30秒后进行张力测试，并显示张力动态曲线。如需暂停试验，请点击“停止”按钮。点击‘返回’停止当前操作并返回菜单选择界面。测试结束仪器会根据设置的参数计算结果显示到界面。测试结果并自动存储到历史记录。点击‘重测’返回到纯水标定界面。点击‘返回’返回到菜单选择界面。5.0 点击‘历史数据’进入历史记录界面6.0 点击“上一页”或“下一页”查看历史纪录。点击‘清空’删除历史数据。

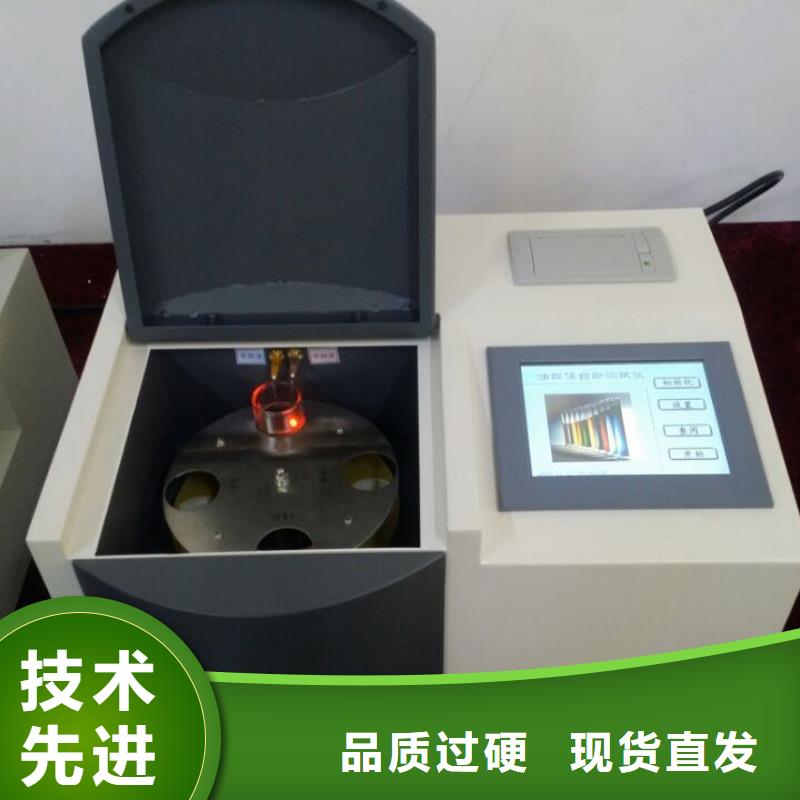

资阳绝缘油含气量测定仪液体介质体积电阻率测定仪以DL421-91《绝缘油体积电阻率测定法》的电力行业标准为依据，根据有源电桥的原理研制成功的一种新型电阻率测定专用仪器，具有结构简单、线性度好、灵敏度高、测试结果稳定、操作等优点，其性能远高于通常的电压电流法。本仪器采用MCS-51系列单片机作为系统控制核心，彩色液晶显示，中文人机对话，向导式操作，测定过程全部自动化(自动换杯，自动变挡)，并且滚动储存200个试验数据；并结合现代新的工艺方法研制而成。整个仪器设计先进、结构合理、操作简单、可靠，是当代国内外同类产品技术水平、性能指标为完善的电阻率测试仪，特别实用于电力部门油质监督的应用，测试结果符合标准DL421-91《绝缘油体积电阻率测定法》的规定。二、技术指标㈠、使用条件１、环境温度：0～40℃２、相对湿度：≤85％３、供电电压：AC 220V±10 ％ 50Hz±1㈡、测量指标1、测试电压：DC 500V2、测试范围：0.5×108～101.0×1016Ω·cm3、重 复 性：＞1012Ω·cm，≯25％＜1012Ω·cm，≯15％4、加热功率：300W 制冷功率：100W5、控温范围：热浴：室温～120℃； 冷浴：20℃6、控温精度：±0.3℃7、测量误差：≤±10％㈢、其它指标浴套配置：热浴：（合金铝，可测试三个杯）1个冷浴：（合金铝，可测试一个杯）1个重 量：12Kg外形尺寸：380×310×290mm测 样 数：3个（测试电极杯） 三、使用说明㈠．面板结构示意图液体介质体积电阻率测定仪面板共６个按键，在不同状态下各键功能也不一样；本仪器采用点阵式彩色液晶显示器，可同时显示汉字数字和图形，设有四种功能供操作者使用(可根据提示进行操作)。㈡．操作程序1.将仪器水平放置。2.接好电源线，并将电源插头插在有地线的三线插座上或者仪器外壳可靠接地。

<资阳>天正华意电气设备有限公司
资阳自动凝点倾点测试仪售后完善

资阳绝缘油含气量测定仪按排油时间设定排油需要时间，小键盘数字键输入时间，单位秒，按小键盘确认键确认输入，取消键取消。原始值45秒。4.按滤油时间设定排油需要时间，小键盘数字键输入时间，单位秒，按小键盘确认键确认输入，取消键取消。原始值180秒。5.按油样体积设定油样体积，小键盘数字键输入油样体积，单位mL，按小键盘确认键确认输入，取消键取消。原始值25mL。6.按大气压倍数设定大气压倍数，小键盘输入数字，按小键盘确认键确认输入，取消键取消。7.按English按钮，操作界面进入英文操作界面。8.按标定键执行标定程序。9.按校验键执行校验程序。10.按排油键执行排油程序。11.按?键保存设置输入。12.按↖返回主画面。13.按检漏按钮执行检漏程序。1）、标定：按标定按钮进入标定程序，仪器会自动定量进油25ml，并在滤油后提示您用1ml针筒分别往脱气罐中注入空气0.15、0.35、0.5、0.5、0.5、0.5ml用来求油中含气量10％之内的校正曲线，做油样时会根据此曲线来计算出油中的含气量。注意仪器出厂前已经详细标定，在使用过程中一般不需要标定，如果确实需要重新标定，您必须要选择密封性很好的针筒，并把针芯一端浸一些变压器油后再插入针管内，以针芯和针管的配合处充满油为，这样油可以更好地帮助针筒起到密封作用，也可以涂些硅脂等帮助密封。

<资阳>天正华意电气设备有限公司

资阳绝缘油含气量测定仪按“保存”按钮保存数据 ，底部有提示信息。若存入U盘，按“保存”按钮前插入U盘，即可在仪器保存测试记录时，再在U盘保存一份测试记录。（7）按“退出”按钮返回主菜单界面。八、三相变压器短路阻抗测量操作：（一、）三相短路阻抗接线：1、三相短路阻抗单相法手动测试接线仪器固定使用AB相进行单相测量；测试时将变压器低压三相的接线端子短路连接，在高压侧加单相电源进行三次测量。接线倒相测试时，只倒接变压器上的接线钳即可。（I）、加压绕组为星形连接（Y，d和Y，y）的变压器接线：将低压侧短路，采用单相电源（内接220VAC或外接调压器），在Y绕组的一对线端上依次接线加压测试（依次在变压器的高压侧AB、BC、CA相加压），低压侧短路。现以测量AB相为例说明：将单相电源的“Ua”接入仪器的输入端子“P＋”，将仪器的输出端子“Ia”及“Ua”接到变压器的高压侧A相，单相电源的零相“Uo”接到仪器的“P-”；仪器的输出端子“Ib”及“Ub”接变压器的B相，变压器的低压侧要可靠短路，并确保接触电阻可以忽略，以免影响测试数据。接线如下图所示。图8 星接-单相直接接线图当测试电压、测试电流超过仪器的测量范围时，应外接电压、电流互感器，接线如下图所示。图9 星接-单相外接电压互感器和电流互感器接线图（II）、加压绕组为△形连接（D，y）的变压器：将低压侧短路，在高压侧轮换将不参加试验的一相短路，而在其余两相上施加电压。

资阳自动凝点倾点测试仪售后完善

资阳绝缘油含气量测定仪仪器在测试一个油样后，含气量结果会一直保留在显示屏幕上，如果您要做下一个油样，必须按复位键使仪器回到预备状态，显示请启动后再按启动键仪器才会执行下一测试程序。5、 在预备状态下如果1分钟之内没有操作仪器。仪器会自动关闭电磁阀电源进入状态，可防止电磁阀因长时间通电而带来的损坏。五、仪器的简单操作1、开机：打开仪器电源，显示屏显示开机自检，自检通过，进入主画面。主画面主画面操作按钮功能说明：1.程序栏显示当前工作工作的程序。2.工作次数可以根据您实际工作需要增加或减少。3.时间栏显示已经工作的时间。4.罐压栏显示工作时的罐内压力。5.室温栏显示当时的温度。6.大气压栏显示当前的大气压。7.状态栏显示当前工作的步骤。8.操作栏显示当前的9.复位按钮停止当前工作。10.启动按钮启动工作。11.时钟按钮查看历史记录。12.感叹号按钮进入参数设定。2参数的设定在主画面按感叹号按钮进入参数设定画面参数设定画面1.按清洗时间设定清洗需要的时间，小键盘数字键输入时间，单位秒，按小键盘确认键确认输入，取消键取消。原始值120秒。2.按分析时间设定分析需要时间，小键盘数字键输入时间，单位秒，按小键盘确认键确认输入，取消键取消。原始值60秒。

<资阳>天正华意电气设备有限公司

资阳绝缘油含气量测定仪液体介质体积电阻率测定仪以DL421-91《绝缘油体积电阻率测定法》的电力行业标准为依据，根据有源电桥的原理研制成功的一种新型电阻率测定专用仪器，具有结构简单、线性度好、灵敏度高、测试结果稳定、操作等优点，其性能远高于通常的电压电流法。本仪器采用MCS-51系列单片机作为系统控制核心，彩色液晶显示，中文人机对话，向导式操作，测定过程全部自动化(自动换杯，自动变挡)，并且滚动储存200个试验数据；并结合现代新的工艺方法研制而成。整个仪器设计先进、结构合理、操作简单、可靠，是当代国内外同类产品技术水平、性能指标为完善的电阻率测试仪，特别实用于电力部门油质监督的应用，测试结果符合标准DL421-91《绝缘油体积电阻率测定法》的规定。二、技术指标㈠、使用条件１、环境温度：0～40℃２、相对湿度：≤85％３、供电电压：AC 220V±10 ％ 50Hz±1㈡、测量指标1、测试电压：DC 500V2、测试范围：0.5×108～101.0×1016Ω·cm3、重 复 性：＞1012Ω·cm，≯25％＜1012Ω·cm，≯15％4、加热功率：300W 制冷功率：100W5、控温范围：热浴：室温～120℃； 冷浴：20℃6、控温精度：±0.3℃7、测量误差：≤±10％㈢、其它指标浴套配置：热浴：（合金铝，可测试三个杯）1个冷浴：（合金铝，可测试一个杯）1个重 量：12Kg外形尺寸：380×310×290mm测 样 数：3个（测试电极杯） 三、使用说明㈠．面板结构示意图液体介质体积电阻率测定仪面板共６个按键，在不同状态下各键功能也不一样；本仪器采用点阵式彩色液晶显示器，可同时显示汉字数字和图形，设有四种功能供操作者使用(可根据提示进行操作)。㈡．操作程序1.将仪器水平放置。2.接好电源线，并将电源插头插在有地线的三线插座上或者仪器外壳可靠接地。

<资阳>天正华意电气设备有限公司
资阳自动凝点倾点测试仪售后完善

资阳绝缘油含气量测定仪按照下图安装所有附加设备和连接管道： 仪器后面板上有进油接口、真空泵接口、排油接头、真空泵（电源）、电源插座、保险丝座、电源开关等。a、 进油接口连接配件中的较短的一段3mm聚乙烯管，其另一端连接是接取样针筒的针筒接头；b、真空泵接用配件中较长的一段3mm不锈钢管与旋片式真空泵相连接；c、排油接口用配件中较短的一般3mm不锈钢管接出，另一头用一容器接排出来的废油；d、真空泵（电源）与真空泵上所带的三芯航空插头相接；e、 电源插座与配件中的电源插头相连；f、保险丝座中保险丝应在5A；g、电源开关用以控制仪器的总电源；h、针筒支架用配件中二个M3螺丝按编号固定在仪器左面的后上角M3螺纹孔中，开孔朝外向上。3、请注意仪器每次排油必须排尽，在排油程序中排油管中有气体排出证明油已排尽，如果排油时间过长或过短可以通过重新设置排油时间来达到。4、仪器在测试一个油样后，含气量结果会一直保留在显示屏幕上，如果您要做下一个油样，必须按复位键使仪器回到预备状态，显示请启动后再按启动键仪器才会执行下一测试程序。

资阳绝缘油含气量测定仪采用单相电源（内接220VAC或外接调压器）测量三次，分别为：AB加压，BC短路；BC加压，CA短路；AC加压，AB短路。绕组中的电流应为In的2/√3倍，即1.15In。 现以测量AB相为例说明：将单相电源的“Ua”接入仪器的输入端子“P＋”，将仪器的输出端子“Ia”及“Ua”接到变压器的高压侧A相，单相电源的零相“Uo”接到仪器的“P-”；仪器的输出端子“Ib”及“Ub”接变压器的B相，BC相短接；变压器的低压侧要可靠短路，并确保接触电阻可以忽略，以免影响测试数据。接线如下图所示。图10 △接-直接接线图当测试电压、测试电流超过仪器的测量范围时，应外接电压、电流互感器，接线如下图图11 △接-外接电压互感器、外接电流互感器接线图2、三相短路阻抗(单相法)自动测试接线无论加压绕组为△形连接还是星形连接，接线方式一样。ABC三相对应接线即可。图12 三相自动（同测）接线图3、三绕组变压器测量接线：测量结果应在成对的绕组间进行，其他绕组开路。三相三绕组变压器的接线与选择测量位置一致。测量位置选择高-低，则测试线接高压端，低压短路，其他开路；选择高-中，则测试线接高压端，中压短路，其他开路；选择中-低，则测试线接中压端，低压短路，其他开路。（二、）三相参数设置：点击三相短路阻抗按钮，进入参数设置界面（图13）在保证电源满足负荷的情况下，接好测试线，确认接线无误后，开启外部电源准备测量。 在主菜单界面单击三相阻抗按钮，进入三相短路阻抗参数输入界面，如下图所示：图13 输入参数说明：（1）试品参数：额定容量：待测变压器的额定容量，单位:kVA； 分接电压：指加压绕组所在的分接电压，单位:kV；铭牌阻抗：待测变压器的标称阻抗电压，根据此参数计算阻抗电压误差。

资阳自动凝点倾点测试仪售后完善

资阳绝缘油含气量测定仪石油产品密度测定仪，您在使用仪器前，请认真阅读使用说明书。一．概述TH-2000型石油密度自动测定仪，符合GB/T 1884-2000方法要求。仪器采用了高性能微处理器，彩色触摸液晶显示器及PID自整定控制技术，使仪器具有温控精度高，性能可靠、操作方面等优点是石油、电力、化工等行业替代进口产品的专用仪器。二．技术参数1、显 示 器：彩色触摸显示器2、控温范围：0-100℃3、控制精度：±0.05 ℃4、加热功率：1500W5、加冷却介质：水或乙醇6、冷浴孔数：2孔7、电 源：AC220V±10％8、频 率：50Hz±2.5Hz三．工作原理该仪器按照GB/T 1884-2000方法要求，由CPU控制加热器、制冷器对水浴进行控温，蓝色LCD显示器显示状态、温度、设定值，当水浴温度达到设定值时，将试样倒入温度大致相同的密度计量筒中，将合适的密度计放入已调好温度的试样中，让它静止。当温度达到平衡后，读取密度计刻度读数和试样温度，用石油计量表把观察到的密度计读数换算成标准密度。 四．使用方法把交流电源接入电源插座，打开电源开关显示器显示石油产品密度测定仪静止5秒钟，自动进入工作界面：按相关的菜单，可以设置相应的参数。

---
