大连手持式超声波局部放电检测仪测量模式点击“TRIG”按键打开触发参数设置菜单栏，单击“触发方式”对应的F4按键，可更改当前通道的触发方式。触发方式：选择触发的方式，触发方式分为自动、正常和单次触发。在默认情况下，手持式局放测试仪主机选择“自动”模式，当手持式局放测试仪主机在一定时间内未检测到触发时，就强制其触发。选择“正常”模式，仅当手持式局放测试仪主机检测到有效的触发条件时才更新显示波形。在用新波形替换原有波形之前，手持式局放测试仪主机将显示原有波形。选择“单次触发”模式，手持式局放测试仪主机只有在次触发后才显示波形。当“触发方式”选择为“单次触发”模式时，该通道显示界面显示为“Single”。当“触发方式”选择为“自动”或“正常”模式时，该通道显示界面显示为“continous”。四、测量程序使用手持式局放测试仪进行检测时，使用一种传感器进行检测时，选择通道1进行检测，若需使用两种传感器检测时，再使用通道2检测。注意：检测过程中若需更换传感器检测，需将“输出电压”关闭。

<大连>天正华意电气设备有限公司 大连局部放电试验成套装置_多年生产经验厂家

大连手持式超声波局部放电检测仪定位功能打开设置面板，将《特殊功能》改为定位，会出现图6.26的面板，波形显示区域会多出两个蓝色的游标（如图6.27），拖动游标，然后会自动将两个游标间的时间差显示到定位面板的《测量时差》一栏中。，可以手动天道对应的位置，也可以勾《选自动填入》，然后点击对应的位置，就会自动将数字测量时差的值填入。说明：测量位置是以4＊4的网格为坐标系，左上角为原点坐标，中间的9个点分别对应面板中的9个位置。设置填好9个位置的时差并设置好参数，点击计算就可的出放电点的空间位置坐标。图6.26图6.276.10 长时采集功能打开设置面板，将《特殊功能》改为长时，会出现图6.28的面板，设置好参数点击应用即可，该功能可以连续采集长时间的波形图6.28七、注意事项7.1使用仪器之前，请仔细阅读本使用说明书；7.2当实验使用到超声波传感器时，请在传感器陶瓷基板端涂抹超声耦合剂，再吸附在被测设备外壳上，以便更好的采集信号；7.3在试验过程中，不同的传感器测量时，应在“参数设置”项中正确设置参数，以确保测量准确；7.4在仪器使用过程中，设备需轻拿轻放，避免磕碰；7.5实验完毕后，请及时对主机进行充电，方便下次使用；7.6关闭仪器时请使用软关机，并不需要其他特别的操作。

<大连>天正华意电气设备有限公司 大连局部放电试验成套装置_多年生产经验厂家

大连手持式超声波局部放电检测仪主机的开关1）开机：按下开机按钮接通主机电源，等待30秒时间主机将会启动，此时开机按钮为黄色灯。2）关机：关闭主机时，长按开机键，当主机屏幕变为黑色时，主机为关闭状态，开机按钮按键等为关闭状态。3）待机：当主机处于启动状态时，若长时间无操作，主机将自动处于待机状态，此时开机按钮将为红色灯。当主机处于待机状态时，点击任意按键即可打开主机。3.4 显示区1.手持式局放测试仪主机设置状态信息T 手持式局放测试仪主机已检测到一个触发，正在采集触发后信息。 手持式局放测试仪主机处于自动方式并正采集无触发下的波形。 手持式局放测试仪主机以扫描方式连续地采集并显示波形数据。 ● 手持式局放测试仪主机已停止采集波形数据。 S 手持式局放测试仪主机已完成单次序列的采集。2.手持式局放测试仪主机工具图标：变亮表示键盘锁定，上位机通过USB控制手持式局放测试仪主机键盘锁定。：变亮表示U盘已经连接，灰色则没有。：USB从口连接到计算机时变亮，否则灰色。3.5 菜单栏点击“MENU”菜单键后再显示界面底部会出现以下菜单栏根据检测时不同的更改需求点击菜单栏所对应的不同的F1-F5按键进行选择不同的设置选项进行更改即可。3.6 菜单栏介绍及操作 1、通道选择：点击“CH1”、“CH2”按键可选择当前通道。点击CH1即为选择1通道，再点击 “菜单”键时，即为设置或更改当前通道1的参数。点击CH2即为选择2通道，再点击 “菜单”键时，即为设置或更改当前通道2的参数。当前选择为1通道或2通道则观察下图红框位置即可，显示CH1则为通道1，显示CH2则为通道2。

<大连>天正华意电气设备有限公司
大连局部放电试验成套装置_多年生产经验厂家 <大连>天正华意电气设备有限公司

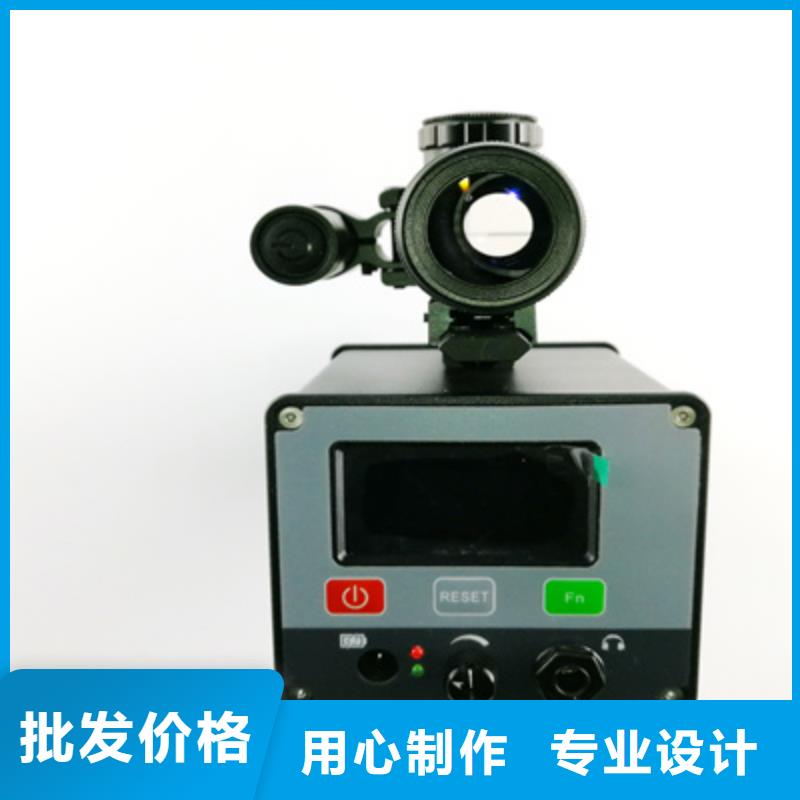

大连手持式超声波局部放电检测仪便携式局部放电综合测试仪是我公司技术人员根据多年高压电气设备局放检测经验设计生产。适用于变压器、GIS、开关柜、电缆、避雷器、互感器等高压电气设备的局放带电巡检。便携式局部放电综合测试仪由2通道便携式巡检测试仪主机、局放巡检软件、高频电流互感器（开口圆形互感器）、超声波传感器、超高频传感器 、TEV传感器、校准脉冲发生器、测试电缆组成。二、产品主要特点介绍 1、抗干扰能力较强，检测数据准确利用数字滤波技术，可以有效地现场干扰，在强干扰环境下也能实现局部放电测量。2、高灵敏度的传感器，能够灵敏反映设备内部的局部放电状态采用宽频带局部放电超高频传感器，检测频带可覆盖300MHz-1.5GHz（任意频带可选），可有效采集到 GIS设备内部的局部放电信号。超声传感器采用目前进的技术，实际应用验证，可检测到微弱的放电信号，确保可以有效检测到高压设备内部的局部放电信号。复合式ＴＥＶ传感器与开关柜柜体接触部分采用介电常数良好的聚四氟乙烯材料，内置接收电极，与开关柜柜壁形成电容，可将柜内放电信号耦合到传感器中进行信号处理，确保可以有效检测到开关柜内部的局部放电信号。高频电流互感器采用有源零磁通设计原理，不仅能够满足mA电流信号的采集，而且具有很强的抗干扰能力。局部放电定位探测器能够通过组合式传感器检测高压电缆的局部放电信号，同时具备高频电场、超声波检测方法，传感器与主机间采用光纤连接，有效避免了现场各种电磁干扰对检测数据的影响。同时保证人身。3、安装简单方便自吸附式超声传感器可直接吸附在高压设备的外壁上，操作简单而且。高频电流互感器为圆形或矩形开口式设计，便于卡装在不同接地线上。局部放电定位探测器能够操作简单方便，检测时探测器与被试品无任何接线，被试品无需停电，可通过非接触方式检测电缆局放信号。4、连接简单方便系统采用多种连接方式，传感器与主机之间选用BNC、SMA接口、光纤三种方式，便于使用。5、装置内置大容量锂电池，可长时续航本装置有蓄电池和外接电源两种供电方式，使用蓄电池供电可以方便的对大范围内的高压设备进行检测，蓄电池的持续工作时间不低于4小时；如需长时间连续使用只需提供AC220V±10％交流电源即可。

大连手持式超声波局部放电检测仪2.2.软件操作说明用户可以根据自己的需求，利用系统软件，为每次试验建立试验档案，填写检测说明信息，保存检测数据，以便将检测数据与检测信息对应起来。 在桌面有SCJF-V4.0.EXE快捷方式，双击，根据操作指示进入测量界面。当软件次启动时，系统会出现“试验设置”对话框，提醒用户填写试验信息，同时可以对试验列表进行查看和删除某个试验，当单击试验列表中某个试验时，试验信息区将显示对应试验信息。如果你点击取消按钮，不建立自己的试验档案，系统软件也可以快速建立默认数据库quik_test.db3，保证完成试验数据的存储。软件会在硬盘D:TESTV4.X\test中建立存储目录以保存数据，例如：试验名称为： TEST1则检测数据存储路径为：D:TESTV4.0\test\test1所有的检测原始数据都以二进制方式保存以节省存储空间，所有的记录数据都存储在SQLite数据库中，以备生成报告使用。利用本系统进行检测检测数据都存储在硬盘中，也可以导出到PC机进行备份。历史数据可以被加载入系统进行追踪分析。试验设置对话框：图2.2-1试验设置对话框当上述参数均设置完毕后，点击开始试验进行试验。

<大连>天正华意电气设备有限公司 大连局部放电试验成套装置_多年生产经验厂家
大连局部放电试验成套装置_多年生产经验厂家 <大连>天正华意电气设备有限公司

大连手持式超声波局部放电检测仪测量模式点击“TRIG”按键打开触发参数设置菜单栏，单击“触发方式”对应的F4按键，可更改当前通道的触发方式。触发方式：选择触发的方式，触发方式分为自动、正常和单次触发。在默认情况下，手持式局放测试仪主机选择“自动”模式，当手持式局放测试仪主机在一定时间内未检测到触发时，就强制其触发。选择“正常”模式，仅当手持式局放测试仪主机检测到有效的触发条件时才更新显示波形。在用新波形替换原有波形之前，手持式局放测试仪主机将显示原有波形。选择“单次触发”模式，手持式局放测试仪主机只有在次触发后才显示波形。当“触发方式”选择为“单次触发”模式时，该通道显示界面显示为“Single”。当“触发方式”选择为“自动”或“正常”模式时，该通道显示界面显示为“continous”。四、测量程序使用手持式局放测试仪进行检测时，使用一种传感器进行检测时，选择通道1进行检测，若需使用两种传感器检测时，再使用通道2检测。注意：检测过程中若需更换传感器检测，需将“输出电压”关闭。

大连手持式超声波局部放电检测仪进入系统主界面后，按【设置】键进入设置界面，按或键选择要修改的项目，选中项目后按或键对选中的项目进行修改。其中特殊项：设备名称、任务编号和日期时间，对其进行修改时需按下述步骤：首先按或键选择要修改的项目；然后按或键选择要修改的具体位置，待修改位置光标闪烁后，按或键对该位置的值进行修改，修改完毕后按或键调整光标到没有闪烁区域，按或键选择要修改的其他项目。图5-4特殊项更改光标位置示意图系统设置?文件名称—设置数据存储文件的名称，以及文件当前状态。?设备名称—设置被检测设备的编号。?任务编号—设置试验任务编号。?测量方式—设置当前选择的测量方式：UHF，US。?同步方式—设置当前选择的同步方式：内同步、外同步、光同步。内同步：系统采用内部50Hz同步信号。外同步：采用试验电源同步。光同步：在室内或其他无阳光直射地点检测时，需打开白炽灯，可将同步方式改为光同步。?按键声音—设置按键声音开、关情况。?日期时间—设置系统日期时间。?图片存储位置—设置当前图片存储路径，可存储在SD卡内，或通过USB口存储到终端设备。?音量—设置耳机音量大小。图5-5系统设置图?UHF设置?预警值（黄色）—设置黄色“交通灯”门限值（默认值-60dBmW）。?报警值（红色）—设置红色“交通灯”门限值（默认值-30dBmW）。?测量模式—设置UHF测量模式，包含监测模式、巡检模式。?周波数—设置波形模式下单次处理的周波数量。?统计时长—设置统计模式的统计时间。?背景阈值—根据现场实际情况设置虑除阈值。?滤波方式—设置当前的滤波方式：高通，低通，直通

<大连>天正华意电气设备有限公司
大连局部放电试验成套装置_多年生产经验厂家 <大连>天正华意电气设备有限公司

大连手持式超声波局部放电检测仪主机的开关1）开机：按下开机按钮接通主机电源，等待30秒时间主机将会启动，此时开机按钮为黄色灯。2）关机：关闭主机时，长按开机键，当主机屏幕变为黑色时，主机为关闭状态，开机按钮按键等为关闭状态。3）待机：当主机处于启动状态时，若长时间无操作，主机将自动处于待机状态，此时开机按钮将为红色灯。当主机处于待机状态时，点击任意按键即可打开主机。3.4 显示区1.手持式局放测试仪主机设置状态信息T 手持式局放测试仪主机已检测到一个触发，正在采集触发后信息。 手持式局放测试仪主机处于自动方式并正采集无触发下的波形。 手持式局放测试仪主机以扫描方式连续地采集并显示波形数据。 ● 手持式局放测试仪主机已停止采集波形数据。 S 手持式局放测试仪主机已完成单次序列的采集。2.手持式局放测试仪主机工具图标：变亮表示键盘锁定，上位机通过USB控制手持式局放测试仪主机键盘锁定。：变亮表示U盘已经连接，灰色则没有。：USB从口连接到计算机时变亮，否则灰色。3.5 菜单栏点击“MENU”菜单键后再显示界面底部会出现以下菜单栏根据检测时不同的更改需求点击菜单栏所对应的不同的F1-F5按键进行选择不同的设置选项进行更改即可。3.6 菜单栏介绍及操作 1、通道选择：点击“CH1”、“CH2”按键可选择当前通道。点击CH1即为选择1通道，再点击 “菜单”键时，即为设置或更改当前通道1的参数。点击CH2即为选择2通道，再点击 “菜单”键时，即为设置或更改当前通道2的参数。当前选择为1通道或2通道则观察下图红框位置即可，显示CH1则为通道1，显示CH2则为通道2。

<大连>天正华意电气设备有限公司 大连局部放电试验成套装置_多年生产经验厂家

大连手持式超声波局部放电检测仪 友情提示感谢您选用我司产品，本说明书介绍了局部放电检测仪的检测原理、使用方法和干扰排除，在初次使用时，请详细阅读，有助于您熟练地使用，确保检测精度。2、产品介绍2.1概述局部放电是指绝缘结构中由于电场分布不均匀、局部场强过高而导致的绝缘介质中局部范围内的放电或击穿现象局部放电是绝缘老化的重要征兆和表现形式因此对局部放电的有效检测对电力设备的经济运行具有重要意义。局部放电的检测是以局部放电所产生的各种现象为依据通过能表征放电的物理量来分析局部放电的状态及特性。国内外学者进行广泛、深入研究局部放电的过程中产生的电脉冲、电磁辐射、超声波、光和分解产物后，提出了局部放电法（主要有暂态地电波法、脉冲电流法、超声波法和超高频法）、电化学法和光学法等检测方法。传统的局部放电检测仪其测量信号的响应频率一般不超过1 MHz易受外界干扰的影响稳定性差，影响了其应用。随着计算机技术、电子技术和传感器技术的进步，为超高频检测技术创造了条件，使其具有检测频率高、抗干扰性强和灵敏度高，得到高度重视。局部放电检测仪，配置有五种传感器，其中TEV、超声波和HFCT适用于对高压开关柜、环网柜局部放电检测；超声波和UHF适用于对GIS的绝缘状态进行检测；使用超声波和HFCT适用于电缆的绝缘状态进行检测。内置的专家诊断系统能根据检测数据进行分析，判断放电能量大小和可能部位，在电力、铁路等得到广泛应用。

<大连>天正华意电气设备有限公司 大连局部放电试验成套装置_多年生产经验厂家 大连局部放电试验成套装置_多年生产经验厂家 <大连>天正华意电气设备有限公司

大连手持式超声波局部放电检测仪装置内置大容量锂电池，可长时续航本装置有蓄电池和外接电源两种供电方式，使用蓄电池供电可以方便的对大范围内的高压设备进行检测，蓄电池的持续工作时间不低于4小时；如需长时间连续使用只需提供AC220V±10％交流电源即可。三、技术指标3.1 适用范围具备对运行中的高压电气设备进行局放带电巡检的功能，适用于变压器、GIS、开关柜、电缆等高压电气设备的局放带电巡检。3.2 产品技术规范和标准1）IEC60270 《局部放电测量》2）GB/T7354 《局部放电测量》3.3 使用环境1）环境温度： －10℃～50℃2）相对湿度：≤95％。3）海拔高度：≤1000m3.4 主机技术参数测量通道：2个独立测量通道，每个通道支持光、电双输入模式采样精度：12Bit采样速率：每通道60MHz检测灵敏度：1pC测量范围：1pC～100nC本量程非线性误差： ≤±5％可测试品的电容量范围： 6pF～250μF抗电压冲击能力：2500V，信号端口端，电源端，对地（正、负）充电电源： AC220V±10％；频率50Hz；功率＜50W内置可充电电池：连续工作4小时以上3.5 传感器技术参数 3.5.1 超高频传感器 检测频带 300MHz～1.5GHz信号传输方式 50Ω同轴电缆检测灵敏度 1dB增益 ＞65dbm3.5.2 接触式超声传感器 检测频带 20kHz～120kHz信号传输方式 50Ω同轴电缆有效灵敏度 10pC3.5.3 高频电流互感器检测频带 10kHz～30MHz信号传输方式 50Ω同轴电缆检测灵敏度 10pC3.5.4 TEV传感器 测量信号 超声信号、电信号超声测量频带 20kHz～120kHz（中心频率为40kHz）TEV测量频带 10MHz-100MHz 四、主机操作说明4.1 主机面板介绍CHARGE：主机的电源供给，将巡检测试仪主机电源接在（AC220V/50HZ）的电源插座上进行充电。EXT-SYS：用于外同步接线。ON：打开开关主机开始运行（需要长按时间至少在6s以上）。CH1：将传感器检测到的信号高压设备放电信号输入主机。CH2：将传感器检测到的信号高压设备放电信号输入主机。红色船型开关：主机接有源传感器时的供电开关。

大连手持式超声波局部放电检测仪进入系统主界面后，按【设置】键进入设置界面，按或键选择要修改的项目，选中项目后按或键对选中的项目进行修改。其中特殊项：设备名称、任务编号和日期时间，对其进行修改时需按下述步骤：首先按或键选择要修改的项目；然后按或键选择要修改的具体位置，待修改位置光标闪烁后，按或键对该位置的值进行修改，修改完毕后按或键调整光标到没有闪烁区域，按或键选择要修改的其他项目。图5-4特殊项更改光标位置示意图系统设置?文件名称—设置数据存储文件的名称，以及文件当前状态。?设备名称—设置被检测设备的编号。?任务编号—设置试验任务编号。?测量方式—设置当前选择的测量方式：UHF，US。?同步方式—设置当前选择的同步方式：内同步、外同步、光同步。内同步：系统采用内部50Hz同步信号。外同步：采用试验电源同步。光同步：在室内或其他无阳光直射地点检测时，需打开白炽灯，可将同步方式改为光同步。?按键声音—设置按键声音开、关情况。?日期时间—设置系统日期时间。?图片存储位置—设置当前图片存储路径，可存储在SD卡内，或通过USB口存储到终端设备。?音量—设置耳机音量大小。图5-5系统设置图?UHF设置?预警值（黄色）—设置黄色“交通灯”门限值（默认值-60dBmW）。?报警值（红色）—设置红色“交通灯”门限值（默认值-30dBmW）。?测量模式—设置UHF测量模式，包含监测模式、巡检模式。?周波数—设置波形模式下单次处理的周波数量。?统计时长—设置统计模式的统计时间。?背景阈值—根据现场实际情况设置虑除阈值。?滤波方式—设置当前的滤波方式：高通，低通，直通

<大连>天正华意电气设备有限公司

大连手持式超声波局部放电检测仪?相位模式由于局部放电信号的产生与工频电场具有相关性，因此可以将工频电压作为参考量，通过观察被测信号的发生相位是否具有聚集效应来判断局部放电是否因设备内部放电引起的。图5-14US相位模式图说明横轴为角度（0～360°），纵轴为信号幅值（mV）。?脉冲模式微粒每碰撞壳体一次，就发射一个宽带瞬态声脉冲，它在壳体内来回传播。这种颗粒的声信号是颗粒端部的局部放电和颗粒碰撞壳体的混合信号。脉冲模式可记录微粒每次碰撞壳体时的时间和产生的脉冲幅值，并以飞行图的形式显示出来。图5-15US脉冲模式图说明横轴为周期（ms），纵轴为信号幅值（mV）。?US—监测模式监测模式是保证GIS长期可靠运行的有效手段。通过对30个周期内设备状态的实时监测，和对一定时间段内设备运行状态的查看，可及时准确的发现问题。图5-16US监测模式图表5-5操作指示表当前状态操作按键说明运行停止F1停止测量运行设置F4设置试验以及通道项目停止运行F1开始测量停止保存数据F2保存监测数据信息停止设置F4设置试验以及通道项目停止保存背景确认将当前测量数值保存为背景值

<大连>天正华意电气设备有限公司
大连局部放电试验成套装置_多年生产经验厂家 <大连>天正华意电气设备有限公司

大连手持式超声波局部放电检测仪进入系统主界面后，按【设置】键进入设置界面，按或键选择要修改的项目，选中项目后按或键对选中的项目进行修改。其中特殊项：设备名称、任务编号和日期时间，对其进行修改时需按下述步骤：首先按或键选择要修改的项目；然后按或键选择要修改的具体位置，待修改位置光标闪烁后，按或键对该位置的值进行修改，修改完毕后按或键调整光标到没有闪烁区域，按或键选择要修改的其他项目。图5-4特殊项更改光标位置示意图系统设置?文件名称—设置数据存储文件的名称，以及文件当前状态。?设备名称—设置被检测设备的编号。?任务编号—设置试验任务编号。?测量方式—设置当前选择的测量方式：UHF，US。?同步方式—设置当前选择的同步方式：内同步、外同步、光同步。内同步：系统采用内部50Hz同步信号。外同步：采用试验电源同步。光同步：在室内或其他无阳光直射地点检测时，需打开白炽灯，可将同步方式改为光同步。?按键声音—设置按键声音开、关情况。?日期时间—设置系统日期时间。?图片存储位置—设置当前图片存储路径，可存储在SD卡内，或通过USB口存储到终端设备。?音量—设置耳机音量大小。图5-5系统设置图?UHF设置?预警值（黄色）—设置黄色“交通灯”门限值（默认值-60dBmW）。?报警值（红色）—设置红色“交通灯”门限值（默认值-30dBmW）。?测量模式—设置UHF测量模式，包含监测模式、巡检模式。?周波数—设置波形模式下单次处理的周波数量。?统计时长—设置统计模式的统计时间。?背景阈值—根据现场实际情况设置虑除阈值。?滤波方式—设置当前的滤波方式：高通，低通，直通

<大连>天正华意电气设备有限公司 大连局部放电试验成套装置_多年生产经验厂家
<大连>天正华意电气设备有限公司

大连手持式超声波局部放电检测仪数据保存设置在主界面菜单栏处选择《文件》-＞《保存选项》（如图6.3所示），（其中《打开路径》菜单是打开《保存选项》中设置的文件夹）弹出保存选项对话窗口。点击保存路径后的按钮可以进行保存路径选择。可以设置波形图像的保存格式，设置好后点击应用并退出。（注意：试验数据保存在此设定的路径下）图6.3 保存选项菜单图6.4 保存选项窗口6.3 《视图》菜单在主界面菜单栏处选择《视图》-＞《显示缩放窗口》（如图6.5所示），这样在放大波形是就不会显示波形的缩放图谱了，再次执行此命令则是显示波形否所放图谱。图6.5 缩放窗口开关6.4 建立试验在主界面菜单栏处选择《试验报告》-＞《试验列表》，弹出“实验列表”窗口（如图6.6所示），点击《添加试验》，然后在相应的空白处输入“试品名称”、“试品型号”、“试验人员”、“试验日期”、等基本情况，点击《完成》按钮（如图6.7所示）添加试验完成。或者也可以从试验列表里选择已经建立的试验项目（如图6.8所示），可以点击《修改》以修改试验信息。填写或选择完成后关闭即可。图6.6图6.7图6.86.5 参考波形在主界面菜单栏处选择《试验报告》-＞《参考波形》，可弹出《参考波形》面板（如图6.9），其中列举了几种常见的放电类型和干扰源类型。图6.96.5 设置参数点击《设置参数》-＞《设置》（如图6.10），或者点击快捷菜单的图标，弹出参数设置窗口

大连局部放电试验成套装置_多年生产经验厂家

大连手持式超声波局部放电检测仪触发模式：包含无触发、自动、重复和单次四种选择。触发源：触发源为高速采样启动的条件，当达到设定条件时设备内部高速AD转换开始工作，否则处于等待状态。有通道A、通道B、外部触发，三种触发源；触发方式：上升沿触发和下降沿触发；触发电平：触发电平为量程的（％）百分比与放电阈值有关（外部触发无效）；迟滞触发：迟滞触发为量程的（％）百分比，可以增加采集的稳定性（外部触发无效）；预触发：预触发单位为（°）度（外部触发无效）；触发光标：指明触发位置图6.11单位：单位有（mV）、（dBmV）和（pC）；标准脉冲：校准脉冲的pC值；显示方式：椭圆、正弦、直线和三维，其中三维三维图（包含PRPD图谱和PRPS图谱）；采样率：ADC采集数据的速度；时基：窗口的时间；图6.13滤波：滤波开关；滤波方法：滤波方法为常用的FIR滤波器；阶数：滤波器的阶数；低截止：低截止频率；高截止：高截止频率；图6.14特殊功能：有测量、定位和长时采集三种功能；6.6 干扰处理打开设置面板，打开滤波（如图6.15所示），可设置滤波方法、滤波类型、阶数、低截止频率、高截止频率；可按照当前设备情况进行设置。图6.156.7保存数据主要用于实验试验报告的生成，将保存的数据自动填入实验报告中，如果不需要生成实验报告，可以不操作“保存数据”按钮。存数操作：单击 “保存数据”按钮（如图6.16所示），此操作的效果是将当前通道的当前时间、当前的视在放电量、波形的图像等保存。(两个通道的数据保存效果一样，和《文件》-＞《保存数据》命令一样)

<大连>天正华意电气设备有限公司 大连局部放电试验成套装置_多年生产经验厂家

大连手持式超声波局部放电检测仪技术指标3.1 适用范围具备对运行中的高压电气设备进行局放带电巡检的功能，适用于变压器、GIS、开关柜、电缆等高压电气设备的局放带电巡检。3.2 产品技术规范和标准1）IEC60270 《局部放电测量》2）GB/T7354 《局部放电测量》3.3 使用环境1）环境温度： －10℃～50℃2）相对湿度：≤95％。3）海拔高度：≤1000m3.4 主机技术参数测量通道： 2/4个独立测量通道，每个通道支持光、电双采样速率： 每通道125MHz本量程非线性误差：≤±5％可测试品的电容量范围： 6pF～250μF抗电压冲击能力：2500V，信号端口端，电源端，对地（正、负）充电电源：AC220V±10％；频率50Hz；功率＜50W内置可充电电池：连续工作4小时以上3.5 传感器技术参数 3.5.1 超高频传感器 检测频带300MHz～1.5GHz信号传输方式 50Ω同轴电缆检测灵敏度 1dB增益 ＞65dbm3.5.2 超声传感器 检测频带20kHz～180kHz信号传输方式 50Ω同轴电缆有效灵敏度 10pC3.5.3 高频电流互感器检测频带10kHz～30MHz信号传输方式 50Ω同轴电缆检测灵敏度 10pC3.5.4 TEV传感器 测量信号 暂态地电压信号信号传输方式 50Ω同轴电缆TEV测量频带 10MHz-100MHz
