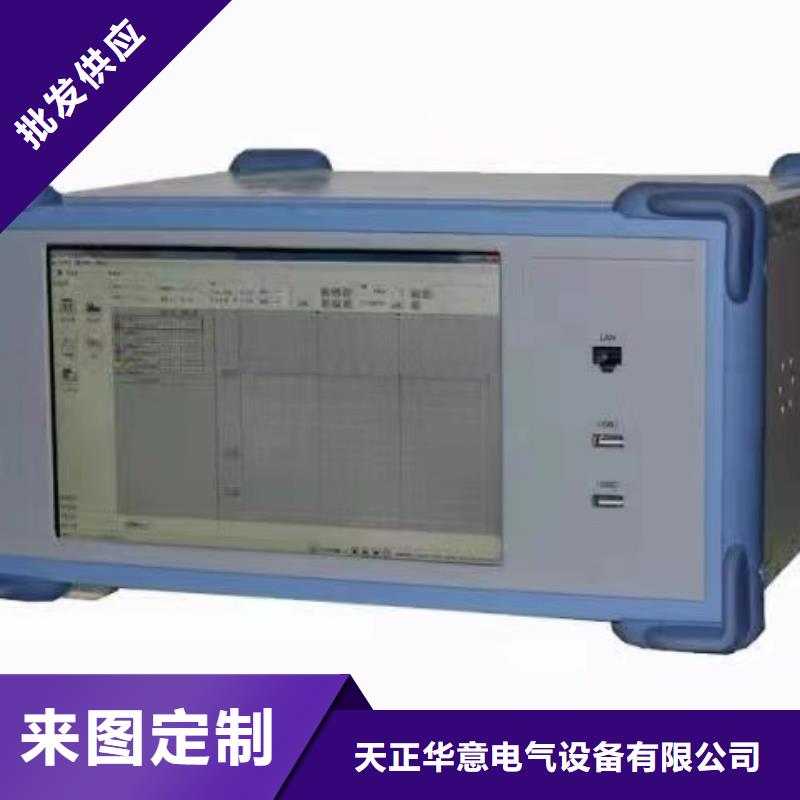

SOE测试仪 信号发生器(青岛天正华意电气 SOE（Sequence?of?Event）功能是各种自动控制系统中用于异常记录的子系统。它记录事件发生时间、当地＊事件和连锁发生事件的间隔顺序，是系统故障、当地异常和事故分析的zui重要依据。青岛天正华意电气SOE信号发生器是一种用于验证SOE系统记录准确性和正确性的测试装置。其基本原理是：信号发生器替代设备的触发信号，模拟设备发出的SOE信号，按特定的顺序和间隔触发各个事件通道，通过比对信号发生器的模拟触发顺序和SOE系统的实时记录之间的差异，来验证SOE系统记录是否准确。青岛天正华意电气SOE?SOE测试信号发生器经北京计量检测科学研究院校准和检测，校准结果为通道间触发误差＜1us，GPS定时触发误差＜10us。青岛天正华意电气SOE的主要特点通道间触发间隔可调，有效测试被测系统的SOE分辨率?输出脉冲宽度可调，可以测试系统的滤波性能和灵敏度灵活的触发同步方式：有手动按钮触发、当地上位机遥控触发、当地定时触发等几种不同的触发启动方式，满足用户不同的测试操作需求。＊GPS定时触发功能，定时误差小于10us?，还可以跨系统测试SOE分辨率专有多次触发功能，zui多可连续触发100次，便于测试被测系统的重复性能和雪崩 性能?大屏幕液晶屏配合两个带按钮旋钮，操作设置快捷方便?＊的输出排序方式，便于测试和接线内置日期和时间功能自动存储触发记录，方便生成测试报告

SOE测试仪测试操作步骤1、测试电缆连接根据不同SOE系统类型，测试仪的输出接线方式有两种。种方式使用通用连接电缆，根据用户现场的接线方式选择有公共端或无公共端的通用电缆。先解开原来连接到用户DI端子上的输入信号线，将通用测试电缆的压接线头，依次按顺序连接到DI接线端子，另一端的DB37插头按排序需要插接到信号发生器的输出插座上。第二种连接方式是使用专用连接电缆，将测试仪的触发信号通过特制的专用连接器连接到SOE模件。这种连接需要用户提供其SOE系统DI模板的输入连接器的型号及详细接线说明，由我们为用户定制专用连接电缆。使用时无需解开原来的DI端子引线。不管使用哪一种连接方式，都应确保连接后的SOE通道，在整个测试过程中不被原有的用户信号触发。2、接好测试电缆后接通测试仪电源。进入功能选择界面，按测试需求选择进入不同的触发模式界面。通过触摸屏操作，可设置触发信号的间隔时间、脉宽、间隔、次数等参数。每个测试界面中均有简要的说明。3、先进行试验触发。可用任何一种触发模式，按“触发”键，观察测试仪面板上的输出指示灯和被测试的SOE模件上的通道指示灯应能被触发点亮。否则要检查接线是否正确或接触是否牢靠。4、确认所有已连接到测试仪的通道均可被正常触发和复归以后；做好SOE系统侧的记录准备；选择的触发模式和间隔时间，启动触发，触发后约延时3秒后自动复归或在任意时刻手动按任意键复归（脉冲模式下无延时）。5、从被测设备中调取SOE触发记录，与测试仪发出的实际触发顺序和间隔时间进行比对。
