贺州直流高压发生器基本参数1、输 入：AC220V±10％，频率 50HZ2、输 出：DC 0- 32KV 连续可调，电流30mA，放电能量：1800J。3、电 容：4uf/35KV4、球 隙：0-10mm可调5、重 量：21Kg三、使用环境1、环境温度：-10℃--40℃2、海拔高度：低于1000m3、相对湿度：≤85％4、工作场所应无严重影响绝缘化学尘埃和爆炸性介质。四、仪器面板图①：直流电压调节 ②：放电球隙调节 输入电源指示灯：输入电源空开 高压输出显示表：低压电流表 ⑦：电源输入 ⑧ ：电容地 ⑨ ：球隙观察孔 ⑩：高压输出五、使用方法1、仪器接地和电缆铠接地接在一起，放电棒同时也要接上去。高压输出线连接电缆，悬空，不要接触地面或其他物品。2、电源调节旋钮调到起点，球隙调到1-2mm之间，刚开始不要调大了，后期根据情况再调节。3、接入AC220V电源，打开电源开关，顺时针慢慢调节电压旋钮，同时应密切注视高压电压表和低压电流表。调节电压时，低压电流表电流应该在1A左右，如果电压升不起来，电流表电流不断上升，达到5A以上，这时请不要再升压，检查线路。电压一般升到10KV左右时，间隙球就会产生放电现象，放电频率保持4-5秒放一次，通过调节电压或球间隙来控制放电频率，如果有连续两次放电现象，表示电压过高或者球间隙过小，这时就要稍微调整电压或球隙。

贺州直流高压发生器氧化锌试验1. 设备屏点击“氧化锌试验”选项，设备可进行氧化锌避雷器直流泄漏试验，先进行过电压和过电流保护值，升压速度设置，点击“继续”。2.点击“开始试验（暂停）”按钮，设备自动升压，试验人员只需关注电压电流表数据，如遇紧急情况可再次点击该按钮停止试验。3.设备自动升压，记录1mA下电压值并自动返回到该电压的75％记录电流值，然后自动断开高压，显示如下：9.点击“保存”按钮保存数据，点击“打印”按钮打印结果。五、查询与打印1.设备可在任意状态下打印试验结果，也可通过主菜单“结果查询”选项进行查询后打印，点击“结果查询”可查看已保存的试验数据。2.点击数字框选择对应的近试验结果，显示如下：直流耐压结果查询阶段耐压结果查询氧化锌试验结果查询六、出厂设置本设备是高精度计量仪器，每一个试验周期（一般为一年）都应与标准分压器进行相应的比对，所以特别设置“出厂设置”按钮，方便专业人员进行仪器的校准，此选项下电压、电流值为直读（如果设备有手动功能，在此选项下可读取试验结果，除此以外一般情况下此选项应由本公司技术人员进行操作！）出宝贵意见。

<贺州>天正华意电气设备有限公司 贺州干式交直流高压试验变压器生产厂家

贺州直流高压发生器 直流高压一体化发生器青岛天正华意电气设备有限公司一、用途本产品为电力电缆故障检测用高压冲击电源。可适配各种型号的电缆故障测试仪使用。操作极为方便，便于野外现场测试。是各大型企业、厂矿、电力部门必不可少的检测用设备，是传统检测设备的换代产品。二、产品特点1.集成一体化设计。操作简便、搬运方便，提高了性、可靠性和稳定性。2.采用新型电动调压器及新型PT，使仪器具有输出功率大、控制方便等特点；3.独特的球隙控制设计，用户使用遥控器方便地调整球隙间距，给出参考电压（1MM ≈3KV），极大地方便客户使用。4.采用全遥控器操作，更加方便，按键少，操作简便、直观、。5.具有高压脉冲电流取样输出，方便用户使用。6.高压放电电压显示，采用常用指针表头，显示稳定直观。7.具有高压工作指示灯，提醒用户当前状态，提高使用性。

<贺州>天正华意电气设备有限公司 贺州干式交直流高压试验变压器生产厂家
贺州干式交直流高压试验变压器生产厂家 <贺州>天正华意电气设备有限公司

贺州直流高压发生器 装置正面示意图装置背面接线图如图2所示，包括直流总报警输出、直流超欠压报警输出、纹波报警输出和交流报警输出；工作电源可以是交流电源或者是直流电源；正母线（KM＋）连接被测直流系统的正母线，负母线（KM-）连接被测直流系统的负母线，大地连接被测系统的大地；通讯接口RS485。图2 背面接线图5.1开机界面装置接通电源后按下开关按钮，进入开机界面如图3所示。等待一秒进入【电压类型选择】界面。图 3 开机界面5.2 电压类型选择开机后系统自动进入【电压类型选择】界面，按【向上】、【向下】键选择电压类型，如图4所示。图 4 电压类型选择界面5.3 系统参数设置电压类型选择之后进入【系统参数】界面。此时，若按【确定】键，系统进入主检测界面；如按【退出】键，系统返回【电压类型选择】界面；若按【向上】键，系统切换至【系统参数设置】界面，包括交流报警值、直流高压报警值、直流低压报警值、纹波报警值、通讯波特率和设备地址等设置，如图5所示。图5 系统参数设置界面5.4主监测界面主监测界面主要包括交流串入直流监测及报警，直流电压监测和纹波监测，如图6所示。图6 主监测界面如果有交流窜入并超过报警值，则在屏幕提示报警信息：系统交流窜入。如果直流电压值超过报警值，则在屏幕提示报警信息：直流电压过高/过低。如果需要进入【数据管理】请按【向上】键或者【确定】键。

贺州直流高压发生器几种测量方法a.一般测量时，当接好线后，先把联接试品的线悬空，升到试验电压后读取空试时的电晕和杂散电流I，然后接上试品升到试验电压读取总电流Ⅰ1；试品泄漏电流：Io ＝Ⅰ1—I’b.当需要测量被试品泄漏电流时，则应在高压侧串入高压微安表(见下图)微安表接入试品CX高压侧接线图微安表必须有金属屏蔽，应采用屏蔽线与试品联接。高压引线的屏蔽引出应与仪表端的屏蔽紧密联接。如果试品表面污秽要排除试品表面泄漏电流的影响可在试品高电位端用裸金属软线紧密绕几圈后与高压引线的屏蔽相联接(见下图)。c.对氧化锌、磁吹避雷器等试品接地端可拆开的情况下，也可采用在试品的底部(地电位侧)串入电流表进行测量的方式。 当要排除试品表面泄漏电流的影响，可用软的裸铜线在试品地电位端绕上几圈并与屏蔽线的屏蔽相联接(见下图)13.对于氧化锌避雷器等小电容试品一般通过测压电阻放电时间很快。而对电缆等大电容试品一般要待试品电压自放电至试验电压的20％以下，再通过配套的放电棒进行放电。待试品充分放电后挂好接地线，才允许进行高压引线的拆除和更换接线工作。14.保护动作后的操作在使用过程中发现绿灯灭，红灯亮，电压下降，即为有关保护动作。此时应关闭电源开关，面板指示灯均不亮。将调压电位器退回零位，一分钟后待机内低压电容器充分放电后才允许再次打开电源开关。重新进行空载试验并查明情况后可再次升压试验。

<贺州>天正华意电气设备有限公司

贺州直流高压发生器基本参数1、输 入：AC220V±10％，频率 50HZ2、输 出：DC 0- 32KV 连续可调，电流30mA，放电能量：1800J。3、电 容：4uf/35KV4、球 隙：0-10mm可调5、重 量：21Kg三、使用环境1、环境温度：-10℃--40℃2、海拔高度：低于1000m3、相对湿度：≤85％4、工作场所应无严重影响绝缘化学尘埃和爆炸性介质。四、仪器面板图①：直流电压调节 ②：放电球隙调节 输入电源指示灯：输入电源空开 高压输出显示表：低压电流表 ⑦：电源输入 ⑧ ：电容地 ⑨ ：球隙观察孔 ⑩：高压输出五、使用方法1、仪器接地和电缆铠接地接在一起，放电棒同时也要接上去。高压输出线连接电缆，悬空，不要接触地面或其他物品。2、电源调节旋钮调到起点，球隙调到1-2mm之间，刚开始不要调大了，后期根据情况再调节。3、接入AC220V电源，打开电源开关，顺时针慢慢调节电压旋钮，同时应密切注视高压电压表和低压电流表。调节电压时，低压电流表电流应该在1A左右，如果电压升不起来，电流表电流不断上升，达到5A以上，这时请不要再升压，检查线路。电压一般升到10KV左右时，间隙球就会产生放电现象，放电频率保持4-5秒放一次，通过调节电压或球间隙来控制放电频率，如果有连续两次放电现象，表示电压过高或者球间隙过小，这时就要稍微调整电压或球隙。

<贺州>天正华意电气设备有限公司 贺州干式交直流高压试验变压器生产厂家
贺州干式交直流高压试验变压器生产厂家 <贺州>天正华意电气设备有限公司

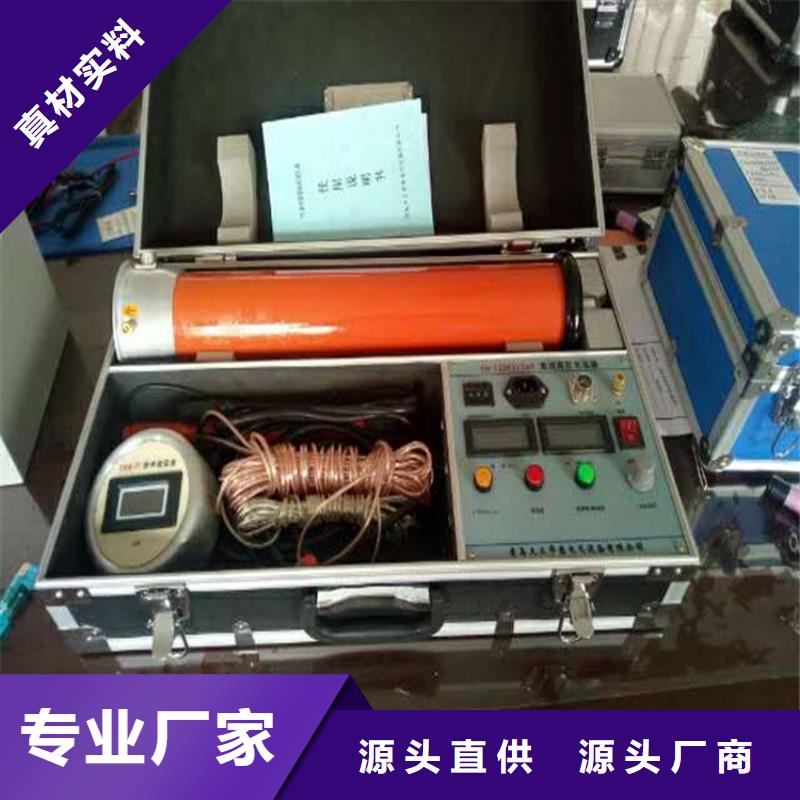

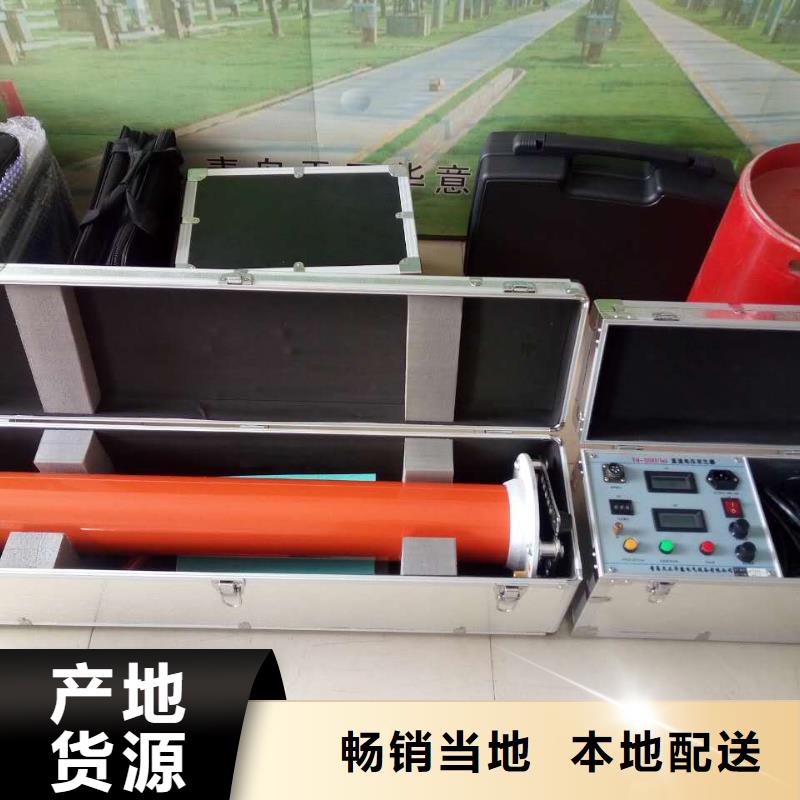

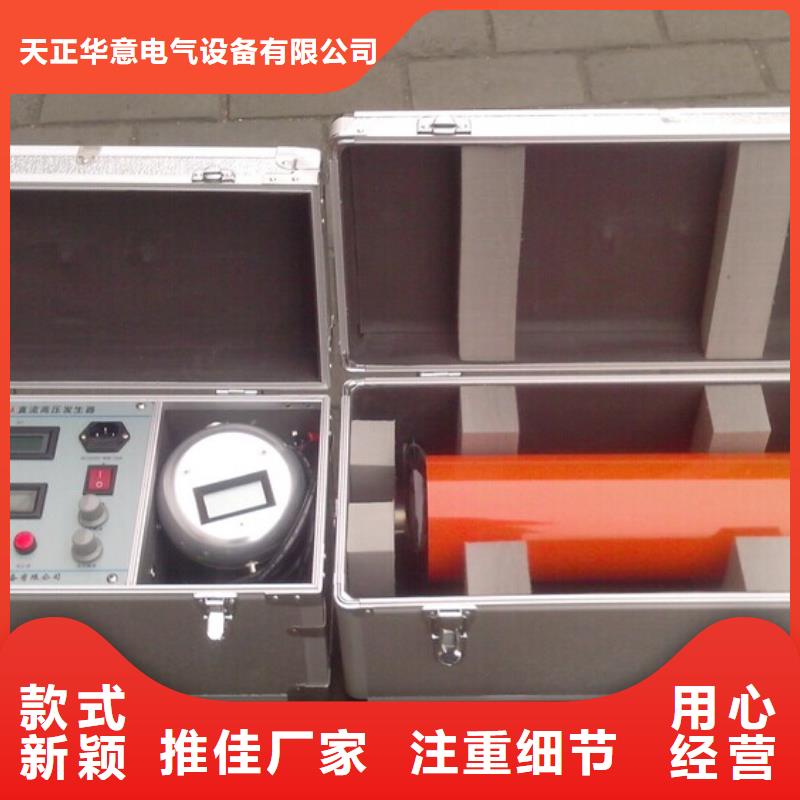

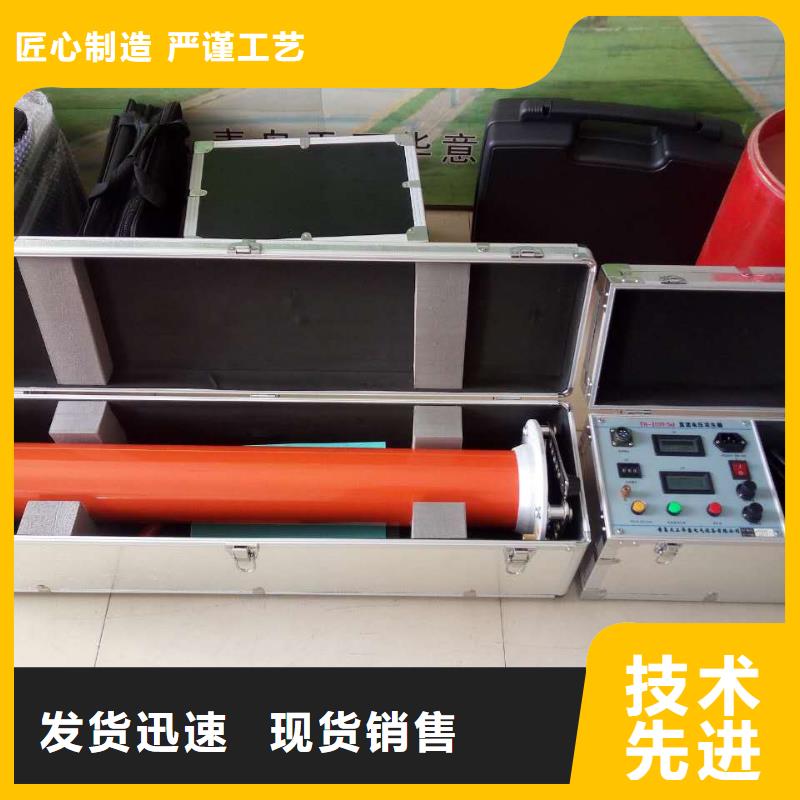

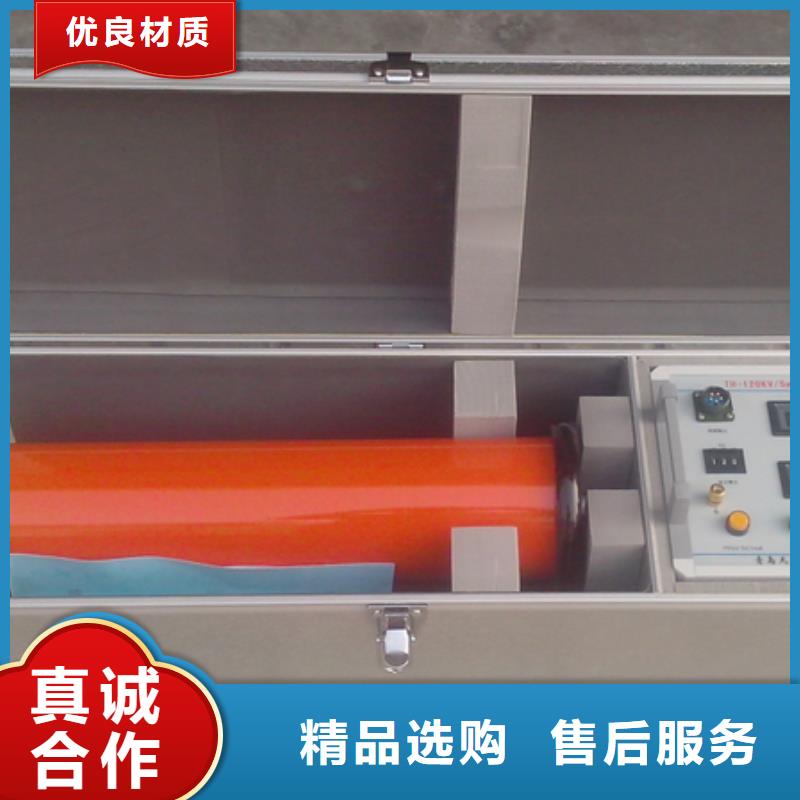

贺州直流高压发生器产品符合DL/T848.1-2004技术要求，并经电力部电气设备质量检测测试中心型式试验，严格执行企标出厂。2．技术参数：规格技术参数 电压测量精度数显表 ±(1.5％读数±2个字)电流测量精度数显表 ±(1.5％读数±2个字)波纹系数≤2％电压稳定度随机波动，电源电压变化±10％时≤1％过载能力空载电压可超出额定电压10％使用十分钟充电电流为1.25倍额定电流电源 单相交流50HZ 220V±10％工作方式间断使用一次连续时间长为10分钟工作环境 温度：-10~40℃相对湿度：室温为25℃时不大于85％（无凝露）海拔高度：1500米以下带电容负荷能力被试品电容量无限制可用1.5倍的额定电流充电结构特点环氧玻璃钢电气绝缘倍压筒空气绝缘、无泄漏之虑操作箱特点高精度0.75UDC1mA单触按钮（精度≤3％）适合氧化锌避雷器试验过压保护采用拨置，一目了然立卧两用型国际标准机箱，方便现场注：因产品不断更新，不另行通知，以实样为准，本公司保留解释权.四、产品功能说明（1）．控制箱面板示意图1．控制箱接地端子：控制箱接地端子与倍压筒接地端子及试品接地联接为一点后再与接地网相连。2．中频及测量电缆快速联接插座：用于机箱与倍压部分的联接。联接时只需将电缆压下插头顺时针方向转动到位拆线时只需逆时针转动电缆插头。3．过压整定拨盘开关：用于设定过电压保护值。拨盘开关所显示单位为kV ，设定值为试验电压1.1倍。4．电源输入插座：将随机配置的电源线与电源输入插座相联。(交流220V±10％，插座内自带保险管。)5．数显电压表：数字显示直流高压输出电压。

贺州直流高压发生器产品符合DL/T848.1-2004技术要求，并经电力部电气设备质量检测测试中心型式试验，严格执行企标出厂。2．技术参数：规格技术参数 电压测量精度数显表 ±(1.5％读数±2个字)电流测量精度数显表 ±(1.5％读数±2个字)波纹系数≤2％电压稳定度随机波动，电源电压变化±10％时≤1％过载能力空载电压可超出额定电压10％使用十分钟充电电流为1.25倍额定电流电源 单相交流50HZ 220V±10％工作方式间断使用一次连续时间长为10分钟工作环境 温度：-10~40℃相对湿度：室温为25℃时不大于85％（无凝露）海拔高度：1500米以下带电容负荷能力被试品电容量无限制可用1.5倍的额定电流充电结构特点环氧玻璃钢电气绝缘倍压筒空气绝缘、无泄漏之虑操作箱特点高精度0.75UDC1mA单触按钮（精度≤3％）适合氧化锌避雷器试验过压保护采用拨置，一目了然立卧两用型国际标准机箱，方便现场注：因产品不断更新，不另行通知，以实样为准，本公司保留解释权.四、产品功能说明（1）．控制箱面板示意图1．控制箱接地端子：控制箱接地端子与倍压筒接地端子及试品接地联接为一点后再与接地网相连。2．中频及测量电缆快速联接插座：用于机箱与倍压部分的联接。联接时只需将电缆压下插头顺时针方向转动到位拆线时只需逆时针转动电缆插头。3．过压整定拨盘开关：用于设定过电压保护值。拨盘开关所显示单位为kV ，设定值为试验电压1.1倍。4．电源输入插座：将随机配置的电源线与电源输入插座相联。(交流220V±10％，插座内自带保险管。)5．数显电压表：数字显示直流高压输出电压。

<贺州>天正华意电气设备有限公司 贺州干式交直流高压试验变压器生产厂家 <贺州>天正华意电气设备有限公司

贺州直流高压发生器点击“继续”按钮，进入下一屏。4. 点击“开始测试（停止）”按钮，设备开始升压，此时电源指示灯红灯灭，高压指示灯绿灯亮，表示系统正在加高压。试验人员只需关注试验电压和试验电流的读数即可。试验如果异常，再次点击“开始测试（停止）”按钮一次，可结束试验。5.高压升至所设耐压电压设备自动停止升压，此时蜂鸣器会报警一次，设备开始倒计时读秒，时间降为零时设备将继续升至下一个预设值，如此循环直到做完所有阶段。设备自动关断高压，高压指示灯结灯灭，红灯亮。6.试验过程中如出现因为过压或过流时，设备会自行关断高压输出，相应过电压或过电流会显示红字数据，试验人员可由此判定关断原因。7.升压过程中，试验人员可随时点击“暂停/继续”用于观察试验数据。也随时可按面板上面“急停”按钮结束试验。8．按照已设置的试验要求试验完毕后，仪器自动关断高压，并显示本次试验结果和所有试验数据，如下图：9.点击“保存”按钮保存数据，点击“打印”按钮打印结果。10.对高压进行充分放电，在高压输出端挂上地线一段时间再拆线结束本次试验。

贺州直流高压发生器点击“继续”按钮，进入下一屏。4. 点击“开始测试（停止）”按钮，设备开始升压，此时电源指示灯红灯灭，高压指示灯绿灯亮，表示系统正在加高压。试验人员只需关注试验电压和试验电流的读数即可。试验如果异常，再次点击“开始测试（停止）”按钮一次，可结束试验。5.高压升至所设耐压电压设备自动停止升压，此时蜂鸣器会报警一次，设备开始倒计时读秒，时间降为零时设备将继续升至下一个预设值，如此循环直到做完所有阶段。设备自动关断高压，高压指示灯结灯灭，红灯亮。6.试验过程中如出现因为过压或过流时，设备会自行关断高压输出，相应过电压或过电流会显示红字数据，试验人员可由此判定关断原因。7.升压过程中，试验人员可随时点击“暂停/继续”用于观察试验数据。也随时可按面板上面“急停”按钮结束试验。8．按照已设置的试验要求试验完毕后，仪器自动关断高压，并显示本次试验结果和所有试验数据，如下图：9.点击“保存”按钮保存数据，点击“打印”按钮打印结果。10.对高压进行充分放电，在高压输出端挂上地线一段时间再拆线结束本次试验。

<贺州>天正华意电气设备有限公司 贺州干式交直流高压试验变压器生产厂家

贺州直流高压发生器交流窜入直流的监测和报警。交流串入直流监测的原理：交流电压检测回路，母线通过电容隔直流、差分运放、快速整流、滤波、高速AD，实时检测母线上的交流信号，并反馈至主芯片，若外部交流窜入电压大于所设定的信号保护门限值，通过声光报警及干接点输出报警相关信息，并记录保存本次报警相关信息：交流波形窜入直流时间、幅值、波形、相位等信息。2.2 直流电压的监测。本装置通过对母线电压进行差分采样来实现对直流电压的监测。三. 主要功能特点3.1本装置采用Cortex-M3内核的STM32为主控芯片，集成度高，抗干扰能力强，运行速度快，功耗低。3.2操作界面基于菜单式的人性化设计，所有参数均可设置，所有报警均通过声光和干接点输出。3.3装置提供串行数据通讯接口（RS485）和外部设备连接。3.4装置记录500条以上的事故报警信息和波形。 3.5装置采用实时跟踪信息处理技术，解决了交流信号窜入直流故障的测记和报警，显示交流波形图和窜入时间。 四．技术指标 4.1 直流系统电压等级：220VDC/110VDC4.2 装置工作电压：220VDC/AC±10％或110VDC/AC±10％4.3 继电器接点电流：DC220/3A两组4.4 直流电压测量范围：0-260VDC4.5 交流窜入测量范围：10-260VAC4.6 母线电压测量精度：±1％4.7 交流窜入测量精度：±3％4.8 交流反应时间小于1S4.9 外型尺寸：120mm＊120mm＊100mm4.10 开孔尺寸：110mm＊110mm五． 主要功能 装置正面如图1所示，按键部分从左到右分别为【复位】、【返回】、【向上】、【向下】和【确定】键。

<贺州>天正华意电气设备有限公司 贺州干式交直流高压试验变压器生产厂家
<贺州>天正华意电气设备有限公司

贺州直流高压发生器直流高阻箱使用说明书一、用途直流高阻箱，适合工厂、学校和科研单位应用在交直流电路或电子线路中，作为精密可调的阻抗元件、桥臂元件，或者对中高阻电桥、兆欧表、绝缘电阻测试仪等仪器进行整机校验之用。二、主要技术指标1、本电阻箱调节范围为0～1110MΩ。2、本电阻箱小步进值为1 MΩ。3、电阻箱的参考温度和标称温度应符合以下规定：参考范围：20±0.5℃标称范围：20±0.5℃4、电阻箱的参考相对湿度和标称相对湿度范围应符合规定：参考范围：40％～60％标称范围：25％～75％5、电阻箱的额定功率不小于0.5W。6、在参考条件下每只十进读数盘的准确度应符合表1要求：表1十进盘（Ω） ×1M ×10M ×100M准确度（％） ±2 ±2 ±27、电阻箱的电路与外壳金属之间的绝缘电阻大于500MΩ。8、电阻箱的电路与外壳金属之间应能耐受45～65HZ交流电压2000V，历时一分钟的试验不击穿。9、外形尺寸：261×205×130mm310、重量：1.4Kg三、注意事项1、在使用电阻箱之前，应先将各开关旋转几次，使仪器接触稳定。2、电阻箱在使用时不可超过标称功率。3、电阻箱应贮存在环境温度为10～℃、相对温度不超过75％、有遮蔽的环境内，空气中不应含有腐蚀气体，仪器也不应与不良的杂质接触：避免太阳光直射到仪器上。四、附则1、在用户遵守使用及保管规则条件下，从交货检定日起1年内，电阻箱如果出现质量问题，我们将无偿为用户维修或更换：并承诺提供终身维护服务。2、产品中附有说明书一份，产品合格证一份，装箱单一份。

贺州干式交直流高压试验变压器生产厂家

贺州直流高压发生器直流高阻箱使用说明书一、用途直流高阻箱，适合工厂、学校和科研单位应用在交直流电路或电子线路中，作为精密可调的阻抗元件、桥臂元件，或者对中高阻电桥、兆欧表、绝缘电阻测试仪等仪器进行整机校验之用。二、主要技术指标1、本电阻箱调节范围为0～1110MΩ。2、本电阻箱小步进值为1 MΩ。3、电阻箱的参考温度和标称温度应符合以下规定：参考范围：20±0.5℃标称范围：20±0.5℃4、电阻箱的参考相对湿度和标称相对湿度范围应符合规定：参考范围：40％～60％标称范围：25％～75％5、电阻箱的额定功率不小于0.5W。6、在参考条件下每只十进读数盘的准确度应符合表1要求：表1十进盘（Ω） ×1M ×10M ×100M准确度（％） ±2 ±2 ±27、电阻箱的电路与外壳金属之间的绝缘电阻大于500MΩ。8、电阻箱的电路与外壳金属之间应能耐受45～65HZ交流电压2000V，历时一分钟的试验不击穿。9、外形尺寸：261×205×130mm310、重量：1.4Kg三、注意事项1、在使用电阻箱之前，应先将各开关旋转几次，使仪器接触稳定。2、电阻箱在使用时不可超过标称功率。3、电阻箱应贮存在环境温度为10～℃、相对温度不超过75％、有遮蔽的环境内，空气中不应含有腐蚀气体，仪器也不应与不良的杂质接触：避免太阳光直射到仪器上。四、附则1、在用户遵守使用及保管规则条件下，从交货检定日起1年内，电阻箱如果出现质量问题，我们将无偿为用户维修或更换：并承诺提供终身维护服务。2、产品中附有说明书一份，产品合格证一份，装箱单一份。

<贺州>天正华意电气设备有限公司 贺州干式交直流高压试验变压器生产厂家

贺州直流高压发生器交流窜入直流的监测和报警。交流串入直流监测的原理：交流电压检测回路，母线通过电容隔直流、差分运放、快速整流、滤波、高速AD，实时检测母线上的交流信号，并反馈至主芯片，若外部交流窜入电压大于所设定的信号保护门限值，通过声光报警及干接点输出报警相关信息，并记录保存本次报警相关信息：交流波形窜入直流时间、幅值、波形、相位等信息。2.2 直流电压的监测。本装置通过对母线电压进行差分采样来实现对直流电压的监测。三. 主要功能特点3.1本装置采用Cortex-M3内核的STM32为主控芯片，集成度高，抗干扰能力强，运行速度快，功耗低。3.2操作界面基于菜单式的人性化设计，所有参数均可设置，所有报警均通过声光和干接点输出。3.3装置提供串行数据通讯接口（RS485）和外部设备连接。3.4装置记录500条以上的事故报警信息和波形。 3.5装置采用实时跟踪信息处理技术，解决了交流信号窜入直流故障的测记和报警，显示交流波形图和窜入时间。 四．技术指标 4.1 直流系统电压等级：220VDC/110VDC4.2 装置工作电压：220VDC/AC±10％或110VDC/AC±10％4.3 继电器接点电流：DC220/3A两组4.4 直流电压测量范围：0-260VDC4.5 交流窜入测量范围：10-260VAC4.6 母线电压测量精度：±1％4.7 交流窜入测量精度：±3％4.8 交流反应时间小于1S4.9 外型尺寸：120mm＊120mm＊100mm4.10 开孔尺寸：110mm＊110mm五． 主要功能 装置正面如图1所示，按键部分从左到右分别为【复位】、【返回】、【向上】、【向下】和【确定】键。
