湖北全自动连续雷电冲击电压发生器试验装置量大优先发货

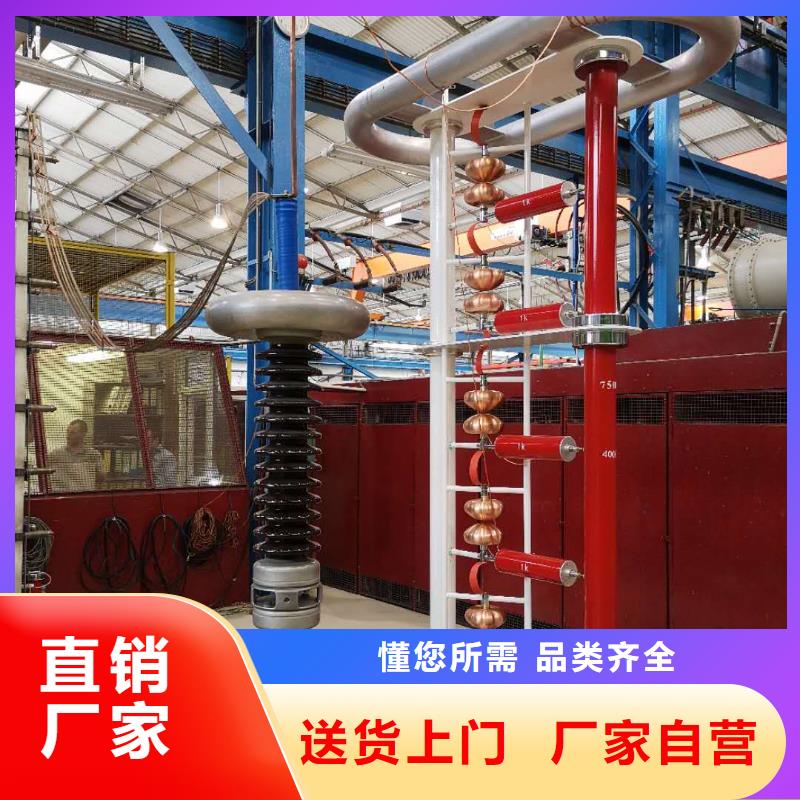

湖北雷电冲击发生器所有同步放电球均装在封闭的绝缘筒内，每级球隙处均装有放电观察窗，设备运行过程中不断供给过滤的干净空气，球隙不易受环境变化的影响，放电稳定可靠，构成封闭的点火放电系统；同时每级回路内装有并联放电间隙，所有这些措施大大提高了同步放电的范围 4.3 主电容采用金属外壳套管脉冲电容器，复合膜油浸绝缘， 体积小，重量轻，电容器固有电感小于0.2μH。电容器出线套管承受垂直拉力10Kg。 调波电阻为板形结构，环氧浇铸，无感绕法，接头均为弹簧压接式，换接方便，允许多支电阻同时并联使用。用短路杆插接可以方便迅速地使发生器串并联运行。 4.5 自动接地系统：电容器的高压端各有一套自动接地装置，当停止充电或按下紧急停止按钮时自动接地系统启动，发生器主电容通过放电电阻自动接地。4.6 采用单边半波整流充电方式，充电电压为100kV。手动、自动控制调压，从零至100KV连续可调，点火放电瞬间充电电源自动关断，保护了充电变压器和调压系统的。整流硅堆、充电变压器、保护电阻和直流电阻分压器等均安装在本体上，构成充电、整流、本体一体化充电装置，外形简洁、美观。

<湖北>天正华意电气设备有限公司

湖北雷电冲击发生器控制系统技术参数 充电电压整定范围 15～150.0kV 充电电压15～150.0kV充电电压调节精度 1 ％充电电压不稳定度 ＜ 1 ％充电时间设定范围 30～900 S充电时间调节精度1 S报警延时2 S冲击试验次数设定范围 0～99 次冲击试验次数调节精度 1次输入电源电压 220 VAC±10％输出交流电压 0～220 VAC(连续)输出交流电流 0～30 A双屏蔽测量电缆九、技术培训及技术资料1．安排2～3人进行操作和设备维护培训2．设备操作说明书，平面布置图，电气控制图，电器原理图，控制系统编程方法，维修保养手册，装箱单、产品质量保，产品、合格证明，外购件的合格证等有关资料。十、验收培训与售后服务1、验收供方应派代表与需方共同在现场对设备进行开箱验收；验收项目和标准参照相关条款，如果需方和供方对验收结果存在分歧，应本着友好协商的原则解决。2、培训供方提供一次的免费现场试验及培训。3、售后服务该套设备在出厂时，由供需双方在供方单位完成出厂验收试验，经验收合格后，才允许发货。供方负责对该试验装置免费全保修一年(从验收合格之日算起)，并进行终身维修服务。保修期内负责免费检查、更换损坏的零部件，保修期外维修服务只收取维修成本费用。在接到需方需要售后服务的电话或传真后，供方应实行快速技术响应服务；如果必须到现场才能解决的问题，供方应保证在24小时内抵达。特殊情况下供方无偿提供自用设备为用户服务。根据需方需要，将长期免费提供版本的测量分析软件；终身技术支持。

湖北全自动连续雷电冲击电压发生器试验装置量大优先发货

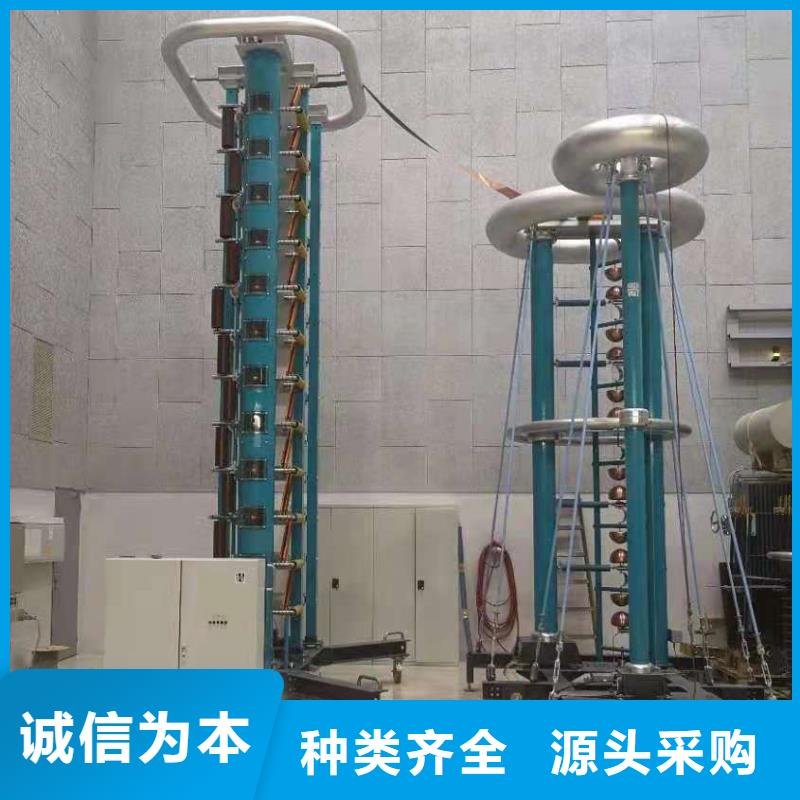

湖北雷电冲击发生器 冲击电压控制设备1.概述冲击电压发生器是产生冲击电压波的装置，用于检验电力设备耐受大气过电压和操作过电压的绝缘性能，冲击电压发生器能产生标准雷电冲击电压波形、雷电冲击电压截波，标准生操作冲击电压波形等及用户指定非标冲击电压波(包括陡波)。本系列冲击电压发生器可对绝缘子串、长空气间隙、套管、互感器、变压器等试品进行冲击电压试验和其它科学研究。使用条件1.海拔高度不超过1000米2.环境温度：－10℃～40℃3.环境湿度：相对湿度不大于85％4.无导电尘埃和腐蚀性气体5.接地线尽可能的短、粗且回路一点接地2.符合标准GB7449电力变压器和电抗器的雷电冲击和操作冲击的试验导则GB1094.3电力变压器第三部分 绝缘水平和绝缘试验GB/T 311.高压输变电设备的绝缘与配合GB/T 16927.1 高电压试验技术 部分 一般试验要求GB/T 16927.2高电压试验技术 第二部分 测量系统GB/T 16896.1 高电压冲击试验用数字记录仪ZBF 24001 冲击电压试验实施细则GB/T11920电站电气部分集中控制装置通用技术条件GB/T191包装储运图示标志DL/T 846.1 高电压测试设备通用技术条件 第1部分：高电压分压器测量系统DL/T 848.2高压试验装置通用技术条件 第2部分：工频高压试验装置DL/T 848.3高压试验装置通用技术条件 第3部分：无局放试验变压器DL/T 848.5试验装置通用技术条件 第5部分：

湖北雷电冲击发生器冲击电压发生器成套试验设备技术方案一、适用范围本发生器适用于220KV以下空气间隙、电力电缆及附件、绝缘子串、套管、电力变压器和互感器等试品进行标准雷电冲击电压全波、截波、陡波等冲击电压试验。二、使用条件海拔高度： ≤1000m环境温度： -15℃～＋45℃相对湿度：≤90％（20℃）使用环境： 户内无导电尘埃接地电阻 0.5Ω无火灾及爆炸危险耐震能力：8级烈度不含有腐蚀金属和绝缘的气体存在电源电压的波形为实际正弦波波形畸变率10％Un4.4同步范围不小于20％4.5同步放电失控率：＜2％4.6本体电感 55μH4.7点火范围10％-Un4.8充电电压不稳定度 ＜±1.0％4.9充电电压与基准电压的偏差 ＜±1.0％4.10电压利用系数：负荷电容为1000PF以下时，标准雷电波的电压利用系数≥90％，负荷电容为3000PF以下时，标准雷电波的电压利用系数≥85％， 4.11用持续时间:在70％额定电压以上，每120秒充放电一次可连续运行，在70％额定电压以下，可连续运行。

<湖北>天正华意电气设备有限公司
<湖北>天正华意电气设备有限公司 湖北全自动连续雷电冲击电压发生器试验装置量大优先发货

湖北雷电冲击发生器发生器主要技术参数标称电压 ±300 kV额定能 15kJ额定冲击电容量 0.33μF额定充电电压 100 kV级数 3级电容量 1μF级能 5kJ3.5冲击电压波形试验。1.230％s /5020％s，幅值3％；冲击电压波形参数及其偏差均符合有关GB311及GB13.2 和 GB16927.2冲击电压参数；3.6 输出电压： ＞20％Un3.7 同步范围：级电压在20％～额定电压范围内，正负极性同步范围不小于20％、(脉冲放大器点火脉冲＞±10 kV)3.8 同步放电失控率： ＜2％3.9 冲击试验次数设定范围 0～99 次 调节精度 1 次3.10 点火范围： 20％-Un3.11 充电电压不稳定度 ＜±1.0％3.12 基准电压调节范围 0.0～100.0 kV 调节精度 0.1 kV3.13 充电电压与基准电压的偏差 ＜±1.0％3.14 持续时间:在80％额定电压以上间断工作在80％额定电压以下，可连续运行。300kV/15kJ冲击电压发生器试验设备组成本技术资料是为变压器 电抗器 开关柜 套管等等绝缘设备做雷电冲击试验需要而编制的技术文件。冲击电压发生器成套试验设备由THDY-300kV/15kJ冲击电压发生器本体、ZD-100kV直流充电装置、DF-300kV400PF弱阻尼电容分压器、ICM -3000计算机测量、触摸屏控制系统等组成。4.1、结构特点（含直流充电装置） THDY--300kV/15kJ冲击电压发生器本体结构采用四柱H结构形式，由单只法兰构成的钢体支架平行外挂两只电容器，构成一个稳定的结构组成一级。本体设备为2级，组成组合塔式结构，各级逐级叠接，拆装检修方便，整体结构稳定。

<湖北>天正华意电气设备有限公司 湖北全自动连续雷电冲击电压发生器试验装置量大优先发货

湖北雷电冲击发生器 测量系统结构说明如下：测控一体化工作台为两联柜形式，显示器、键盘鼠标放置在桌面上，计算机主机、示波器、隔离滤波电源、UPS放在办公桌内，继电器、PLC、过电压和过电流保护元件等放置在本体底盘内。 用户在系统界面上选择“波形分析”功能后系统进入测量功能设置界面。测量系统以美国泰克公司的数字存储示波器为波形数据采集平台工作方式的设置由测控软件（具有软件著作权）自动完成。其带宽100MHz，标称分辩率达9bit，采样速度达2.5GS/s，记录长度10M，通道2个；可记录雷电全波、操作波和雷电截波。用户只需根据界面提示，输入各项试验条件即可（用户也可选择其它示波器）。系统可以完成表1所示的各种冲击电压的测量和表2测量误差及系统波形参数分析功能。软件已通过IEC61083-2评测。可使用2002年从德国进口的KAL1000冲击校准仪（仪器具有PTB校准）校准示波器和软件。表1 冲击电压波形及其参数波形 参数雷电冲击标准波雷电冲击陡波 峰值电压波前时间半峰值时间波前陡度时间表2 测量系统不确定度(含分压器)测量的冲击波类测量系统不确定度(含分压器) K ％标准雷电波/陡波3冲击电压的所有信息均以位图(.bmp)文件和数据文件(.DAT)格式保存在硬盘上。系统的典型测量功能包括:冲击电压测量和波形分析: 2通道采样速率1.25GS/S不同冲击电压波形的比较和离线分析: 可将试验得到的波形 以数据文件(＊.DAT)的格式存盘，从硬盘中读出并显示在屏幕上，帮助用户比较不同冲击试验得到的冲击试验波形试验报告数字化: 点击菜单项“试验报告”可直接进入中文Word ，在已设计好的冲击试验报告模板上编写试验报告。利用Word 强大的处理功能 输入文字，绘制和插入电路接线图，插入试验波形图，存储、打印试验报告等。多时基波形显示: 系统具备将各个通道波形数据(例如变压器的入波电压和示伤电流波形)分别独立按不同的时基显示的功能，方便用户分析波形。

<湖北>天正华意电气设备有限公司 湖北全自动连续雷电冲击电压发生器试验装置量大优先发货

湖北雷电冲击发生器 设备操作须知本设备为特殊的高电压设备，为确保人身和设备正常运行，操作和使用此设备的人员都必须具有一定的高电压知识和高电压试验技术，且懂得高电压试验的知识，在阅读本说明书，熟悉该高压电试验设备后，看懂有关电路，根据要求准确调整好回路元件，方可进行试验。?试验进行前，将接地棒从发生器移开且把试区门关闭。合上主电源。?开始试验时，如启动后主电源无电，则检查急停开关和连锁开关；?按“开始试验”按钮打开接地装置，有充电电流而没有电压，检查是否在发生器上有不正常接地。?冲击电压发生器应用金属网隔开，防止试品的暴裂，伤害人员。若要换调元件，需要用接地棒短接电容器，确保电容器上无剩余电荷。?放电电极定期清洁、更换。充电变压器定期常规试验。电容器需要定期测量电容量和介损。?进入本体区域，必须用接地杆将充电电容上的剩余电荷释放，电容器连接端上均需要放电各点反复多次直至任何一段未见到明显火花尤其要注意的是，检查高压部件时接地杆必须始终挂在需要检查的位置上.?更换试品时将接地棒接触到试品非接地端，确保人员接触到的部位接地。?高电压试验须至少两名操作人员方可进行，禁止单人进行操作实验。?在整个实验过程中，严谨操作人员远离设备，时刻注意设备运行状况。?有任何故障或异常现象，立即停止试验，并做好异常现象记录，联系我们。?。7.维护须知1.日常维护程序a、应定期清洁。建议一周一次。b、检查绝缘是否良好c、检查电气连接是否有不良。d、地线是否连接完好。e、检查接线端子有无松动现象，各电气连接接触是否良好。2.长期停放时的维护保养措施长期停放时，应注意绝缘、防潮、防锈等；长期停放后重新使用，应对电气性能进行检测，尤其是绝缘和接地，合格后方可使用。

<湖北>天正华意电气设备有限公司

湖北雷电冲击发生器冲击电压发生器试验设备组成本技术资料是为变压器 电抗器 开关柜 套管等等绝缘设备做雷电冲击试验需要而编制的技术文件。冲击电压发生器成套试验设备由THDY-300kV/15kJ冲击电压发生器本体、ZD-100kV直流充电装置、DF-300kV400PF弱阻尼电容分压器、ICM -3000计算机测量、触摸屏控制系统等组成。4.1、结构特点（含直流充电装置） THDY--300kV/15kJ冲击电压发生器本体结构采用四柱H结构形式，由单只法兰构成的钢体支架平行外挂两只电容器，构成一个稳定的结构组成一级。本体设备为2级，组成组合塔式结构，各级逐级叠接，拆装检修方便，整体结构稳定。4.2所有同步放电球均装在封闭的绝缘筒内，每级球隙处均装有放电观察窗，设备运行过程中不断供给过滤的干净空气，球隙不易受环境变化的影响，放电稳定可靠，构成封闭的点火放电系统；同时每级回路内装有并联放电间隙，所有这些措施大大提高了同步放电的范围。 4.3 主电容采用金属外壳套管脉冲电容器，复合膜油浸绝缘， 体积小，重量轻，电容器固有电感小于0.2μH。电容器出线套管承受垂直拉力10Kg。 4.4 调波电阻为板形结构，环氧浇铸，无感绕法，接头均为弹簧压接式，换接方便，允许多支电阻同时并联使用。用短路杆插接可以方便迅速地使发生器串并联运行。 4.5 自动接地系统：电容器的高压端各有一套自动接地装置，当停止充电或按下紧急停止按钮时自动接地系统启动，发生器主电容通过放电电阻自动接地。4.6 采用单边半波整流充电方式，充电电压为100kV。手动、自动控制调压，从零至100KV连续可调，点火放电瞬间充电电源自动关断，保护了充电变压器和调压系统的。整流硅堆、充电变压器、保护电阻和直流电阻分压器等均安装在本体上，构成充电、整流、本体一体化充电装置，外形简洁、美观。4.7 冲击发生器本体尺寸：高1826.5＊宽1680＊长2860(单位：mm)4.8 300KV弱阻尼电容分压器弱阻尼电容分压器由四节脉冲电容器串接组成。阻尼电阻采用多段分布式，电容器为无感结构，低压臂由无感独石电容并接组成。高压臂电容安装在机械强度较高的可移动式的金属底盘上，底盘上的移动轮采用聚氨酯材料并配有固定撑脚。顶部装有均压装置，以防止操作冲击试验时的异常闪络放电。

<湖北>天正华意电气设备有限公司
湖北全自动连续雷电冲击电压发生器试验装置量大优先发货

湖北雷电冲击发生器注意事项8.1主回路电源应满足容量8.2所有接地为实际上的一点接地8.3所有调波电阻严禁摔、跌、踩8.4绝缘筒支柱严禁碰撞、划伤、电容器严禁受重物撞击8.5变压器、电容器缺油时严禁使用8.6整体设备严禁在空气温度低于-25℃时使用或贮存8.7铜球表面均无划伤或受碰撞痕迹8.8设备严禁倾斜使用8.9全套设备严禁覆冰、水、雪、雾，室内使用设备严禁室外贮存使用8.10试验结束后，设备控制台钥匙应拨出由专人保管，且该设备由专人操作.8.11在使用本套装置前，必须认真阅读此说明书，尤其是第五、七项中所规定的必须严格遵守。九、日常维护9.1本套设备应放置在干燥、清洁的场地，不用时应做好防雨、雪、水、尘的防护工作，户外型应做好防雷工作。9.2对长期不用的设备应定期检查所有紧固件，绝缘件及放电间隙的防尘、防潮、防锈的三防工作。9.3控制、测量设备的面板应妥善保护且做好防碰及防尘工作。9.4设备发生故障时，用户无法修理时，应及时通知供应商派人修理。十、成套设备的主要部件10.1控制台 1套（多种供选择）10.2 充电装置 1套10.3冲击电压发生器本体 1套（多种供选择）10.4弱阻尼电容分压器 1套10.5冲击电压测量仪1套（多种供选择）十一、随机文件及附件11.1冲击电压发生器说明书1份11.2冲击电压发生器本体、充电装配图 1份11.3弱阻尼电容分压器装配图 1份11.4冲击控制台（箱）电路原理图 1份11.5冲击控制台（箱）说明书1份11.6成套装置出厂试验报告1份11.7产品合格证 1份11.8手动接地棒1根
