南宁相位伏安表请勿撞击、跌落仪器，以避免仪表和电流钳受冲击，损坏仪器，尤其是钳口接合面。?注意本仪表所规定的测量范围及使用环境。?严禁私自使用、拆卸、校准、维修本仪表，必须由有授权资格的人员操作。?手册中的“ ”乃警告标志，使用者必须依照本手册内容进行操作。?手册中的“ ”等危险标志，使用者必须严格依照本手册内容进行操作。二、简介三相数字相位伏安表是我公司钳形系列仪表的产品，该仪器是一种全数字化、多功能、高精度、智能化的多参数工频测量仪器。该仪器应用微处理器技术和数字信号处理技术，以直接交流采样法实现工频电参数测量（如电压、电流有效值，有功、无功功率、视在功率、工频频率、功率因数，相位关系等），判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，该表采用钳形电流互感器转换方式输入被测电流，因而测量时无需断开被测线路。为用电检查人员提供一种、准确、便捷的新型电力仪表。三相数字相位伏安表又名智能型三相数字相位伏安表、多功能三相数字相位伏安表、三钳数字相位伏安表等，适用于电力、石化、冶金、铁路、工矿企业、科研院校、计量部门等。尤其适用于电能计费系统及继电保护系统。三、基本功能简介1.采用大屏幕高背光显示，能清晰显示仪器的工作状态和测试参数，操作极为方便。2.测量三相电压、电流、相位、频率、有功功率、无功功率、视在功率、功率因数及及总和功率。

南宁相位伏安表测量电网频率和相序。4.小电流5mA测量相位，非常适用于新装用户投运后无负荷时检查接线状况，仪器测量精度高，测量范围宽。5.自动判别变压器绕组、容性和感性负载，并判别三相三线及三相四线错误接线。6.数据静态保存功能，多可保存500组数据。四、电气符号极其危险！操作者必须严格遵守规则，否则有电击危险，造成人身伤害或伤亡事故。危险！操作者必须严格遵守规则，否则有电击危险，造成人身伤害或伤亡事故。警告！必须严格遵守规则，否则造成人身伤害或设备损坏。交流(AC)直流(DC)双重绝缘五、技术指标1.基本工作条件（1）环境温度：（23±5）℃（2）环境湿度：（45～75）％ RH（3）被测信号波形：正弦波、β＝0.02（4）被测信号频率：（50±0.2）Hz（5）被测载流导线在钳口中的位置：居中（6）测相位频率相序时和测功率功率因数时电流幅值：1A±0.2A（7）测相位频率相序时和测功率功率因数时电压幅值：100V±20V（8）外参比频率电磁场干扰：应避免2.额定工作条件（1）环境温度：（-15～＋45）℃（2）环境湿度：（0～90）％ RH（3）海拔高度：小于1500米（4）被测信号波形：正弦波、β＝0.05（5）被测信号频率：45-65Hz（6）测相位频率相序时和测功率功率因数时电流幅值：5mA～20A（7）测相位频率相序时和测功率功率因数时电压幅值：10V～600V（8）被测载流导线在钳口中的位置：

<南宁>天正华意电气设备有限公司 差动保护矢量分析仪为您介绍
差动保护矢量分析仪为您介绍 <南宁>天正华意电气设备有限公司

南宁相位伏安表为用电检查人员提供一种、准确、便捷的智能仪表。适用于电力、石油化工、冶金、铁路、气象、工矿企业、科研院校、计量部门等。尤其适用于电能计费系统及继电保护系统。二. 技术规格1．基准条件和工作条件影响量基准条件工作条件备注环境温度23℃±1℃-10℃～40℃/环境湿渡40％～60％＜80％/信号波形正弦波正弦波β＝0.01信号频率50HZ±1HZ45HZ～65HZ/仪表工作电压7.4V±0.5V7.4V±1V/测相位频率相序时电流幅值1A±0.1A1mA～30A详见一般规格说明测相位频率相序时电压幅值100V±10V1V～600V/测功率功率因数时电流幅值1A±0.1A10mA～30A/测功率功率因数时电压幅值100V±10V10V～600V/外电场、磁场应避免被测导线位置被测导线处于钳口的近似几何中心位置

南宁相位伏安表键盘操作键盘共有30个键，分别为：开关、存储、查询、设置、切换、↑、↓、←、→、、退出、自检、帮助、数字1、数字2（ABC）、数字3（DEF）、数字4（GHI）、数字5（JKL）、数字6（MNO）、数字7（PQRS）、数字8（TUV）、数字9（WXYZ）、数字0、小数点、＃、辅助功能建F1、F2、F3、F4、F5。各键功能如下：开关键：用来控制仪器工作电源的开启和关闭；使用方法是：轻按开机；按住此键3秒钟以上，然后松开即可关机。↑、↓、←、→键：光标移动键；在主菜单中用来移动光标，使其指向某个功能菜单，按确认键即可进入相应的功能；在参数设置功能屏状态下，上下键用来切换当前选项，左、右键改变数值。键：确认键；在主菜单下，按此键显示菜单子目录，在子目录下，按下此键即进入被选中的功能，另外，在输入某些参数时，此键确定开始输入和结束输入。退出键：返回键，按下此键均直接返回到主菜单。存储键：在差动分析功能界面下应用，用来存储测试结果为记录的形式。查询键：用来浏览已存储的记录内容。设置键：按下此键直接进入“参数设置”功能屏。切换键：保留功能，暂不用。自检键：用户按下此键可以进入编号查询界面。此屏中可显示仪器的编号、程序版本号、ID号。帮助键：用来显示帮助信息。数字（字符）键：用来进行参数设置的输入（可输入数字或字符）。小数点键：用来在设置参数时输入小数点。＃键：保留功能，暂不用。F1、F2、F3、F4、F5键：辅助功能键（快捷键）。用来快速进入辅助功能界面或实现提示信息提示的相应功能。四、液晶界面液晶显示界面主要有十四屏，包括主菜单、十三个功能界面：1．主菜单：图四、主菜单当开机后显示图四界面。屏幕中显示出各项功能菜单，包括十二个选项：参数设置、二次参量、一次参量、备用菜单、双钳差动、三线计量、联机通讯、波形显示、频谱分析、谐波测试、历史数据、系统校准。选择上下左右方向键，用于改变当前选项；按下确认键，进入相应的功能屏；屏幕右上角显示出内置充电电池的电压幅值和剩余电量百分比，用户可根据此数值来判断是否需要为仪器充电；旁边显示出当前实时的日期和时间。

<南宁>天正华意电气设备有限公司 差动保护矢量分析仪为您介绍

南宁相位伏安表分机做为无线中继使用分机做为无线中继模式用于强电磁场干扰及强屏蔽环境的无线通讯信号桥接。当主机与分机无法正常通讯时，可将另一分机作为中继放置主分机之间（一般为强屏蔽门口即可）按分机“无线中继”键进入中继通讯模式(见图8）图8分机无线中继模式7.4 主机通讯存储数据查询主机通讯查询分两个，一个为查询主界面（图8），显示保存的日期、时间、基准的幅值信息；一个为存储查询的次级界面，即数据详情界面（图9），显示主机一屏全部的数据信息。图8 主机通讯查询主界面图9 主机通讯查询次界面7.5 相位图表轻触主机“相位图表”键进入相位图表显示界面，直观显示已测试的二次电压或电流的幅值及相对于相位参考基准的角度，在此界面可通过“基准选择”和“方向”任一对测试的相位关系改变参考基准或方向。主机单机相位图表、通讯查询相位图表、界面和操作方式雷同（图10）。图10 主机相位图表显示界面说明：主机一屏可同时存储主机参考基准幅值及分机3组，每组各3相电压、3相电流的测试幅值及相位信息。8 应用举例以变压器SFSZ9-180000/220主变带负荷差动保护二次电流大小和方向测试为例，，由装置测试完成全部测试，主机生成主变差动六角图。变压器额定容量：180MVA/180 MVA /6 MVA；额定电压：220±8＊1.25/110±4＊1.25/10 kV；接线组别：YN yn0 d11；变压器带负荷测试数据见下表（以高压侧A相电压UN为参考量，实测相角是电流滞后电压的角度）测试位置额定变比二次编号分机编码二次电流(A)实测相角(°) 以UN为参考基准的六角图图11是主机以UN电压(REF) 为相位检查参考基准，方向默认12点，该相位图表中H对应高压侧， M对应中压侧、L对应低压侧，黄、绿、红色代表A、B、C三相。图12 以IHA为参考基准的六角图图12是主机改变相位参考基准后的六角图，通过“基准”键可选择IHA为参考基准，方向默认12点，直观检查差动接线。对于断路器失灵保护、微机母差保护、故障录波、监控系统电度计量、监控、安稳及备自投等都可参考上述方式进行保护二次回路的接线检查。

<南宁>天正华意电气设备有限公司 差动保护矢量分析仪为您介绍
差动保护矢量分析仪为您介绍 <南宁>天正华意电气设备有限公司

南宁相位伏安表为用电检查人员提供一种、准确、便捷的智能仪表。适用于电力、石油化工、冶金、铁路、气象、工矿企业、科研院校、计量部门等。尤其适用于电能计费系统及继电保护系统。二. 技术规格1．基准条件和工作条件影响量基准条件工作条件备注环境温度23℃±1℃-10℃～40℃/环境湿渡40％～60％＜80％/信号波形正弦波正弦波β＝0.01信号频率50HZ±1HZ45HZ～65HZ/仪表工作电压7.4V±0.5V7.4V±1V/测相位频率相序时电流幅值1A±0.1A1mA～30A详见一般规格说明测相位频率相序时电压幅值100V±10V1V～600V/测功率功率因数时电流幅值1A±0.1A10mA～30A/测功率功率因数时电压幅值100V±10V10V～600V/外电场、磁场应避免被测导线位置被测导线处于钳口的近似几何中心位置

?南宁相位伏安表设置时间：输入方法为：按确认键使数字变成红色，此时再按相应的数字键输入数据，完成后再按确认键结束。如：11点45分07秒则输入114507确认即可。?变电站名称：指试验现场所处的变电站名称，用于对所保存的结果进行区分。由数字和字母构成，可任意组合。通过相应的数字/字母按键直接输入。?变压器编号：指被测变压器的编号。与“变电站名称项目”一起用于对所保存的结果进行区分。由数字和字母构成，可任意组合。通过相应的数字/字母按键直接输入。3．二次参量界面图六、二次参量二次参量界面如图六所示，本界面左侧显示出三相电压信号、三相电流构成的实时向量图；右侧显示电压、电流的幅值和相对于参考基准信号的相位角。参考基准自动选择，当Ua有信号（Ua＞10V）时，Ua为参考基准，其他参量的相位角都是与Ua的夹角；当Ua无信号（Ua键将结果保存。6．三线计量界面图九、三线计量如图九所示：在屏幕的左上部分显示出三相三线制计量装置的实测矢量六角图，同一个坐标系中两个电压参量（Uab、Ucb）、两个电流参量（Ia、Ic）四个量的矢量关系；在屏幕的右上部分显示出电压Uab和Ucb、电流Ia和Ic的幅值和各个量以Ua为参照量的的相位角；屏幕的下半部分是用来显示接线结果的分析情况，包括：相序、接线判断、错接线更正系数，根据不同的负荷情况功率夹角的不同分4种角度范围（感性－5～55、感性55～115、容性－5～－65、容性－65～－125）对各48种接线方式进行结果判定。?

<南宁>天正华意电气设备有限公司 差动保护矢量分析仪为您介绍

南宁相位伏安表必须严格按照手册说明进行连线，I1、I2、I3不能插反。测试完毕后必须先将测试线撤离被测线路，才能从仪表上拔出。本仪表的相位测试关系：U1U2、U2U3、U3U1、I1I2、I2I3、I3I1、U1I1、U2I2、U3I3，都是前一路信号超前后一路信号的相位。U1、U2、U3电压插孔和对应电流钳上向右方向箭头为同名端。相位测试时电流输入钳夹的方向与钳夹上箭头方向一致。本仪表能测试三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、有功功率、无功功率、视在功率、功率因数、三相电流矢量和，判别相序、感性、容性电路等。测试接线如下：单相测试：将被测电压线L、N对应接入仪表的U1黄、COM黑插孔，电流钳I1钳住被测L线路。也可以连接U2绿、COM黑、I2或U3红、COM黑、I3测试。三相四线测试：将被测电压线UA黄、UB绿、UC红、N黑对应接入仪表的U1黄、U2绿、U3红、COM黑插孔，将电流钳I1、I2、I3对应钳住被测线路IA、IB、IC。三相三线测试：将被测电压线UA黄、UC红、UB绿对应接入仪表的U1黄、U3红、COM黑插孔，电流钳I1、I3对应钳住被测线路IA、IC。参考接线图见后。测试时，可以根据各种相位关系判断感性容性负载、相序、极性，若U1I1相位显示在00～900范围，则被测负载为感性，显示在2700～3600范围，则被测负载为容性；若显示相位都接近1200，则为正相序，且极性相同；若显示相位接近1200和3000正相序，且极性相反(可能有电流钳夹反或线路接线反)，其他情况为反相序(不考虑缺相)。

<南宁>天正华意电气设备有限公司 差动保护矢量分析仪为您介绍
<南宁>天正华意电气设备有限公司

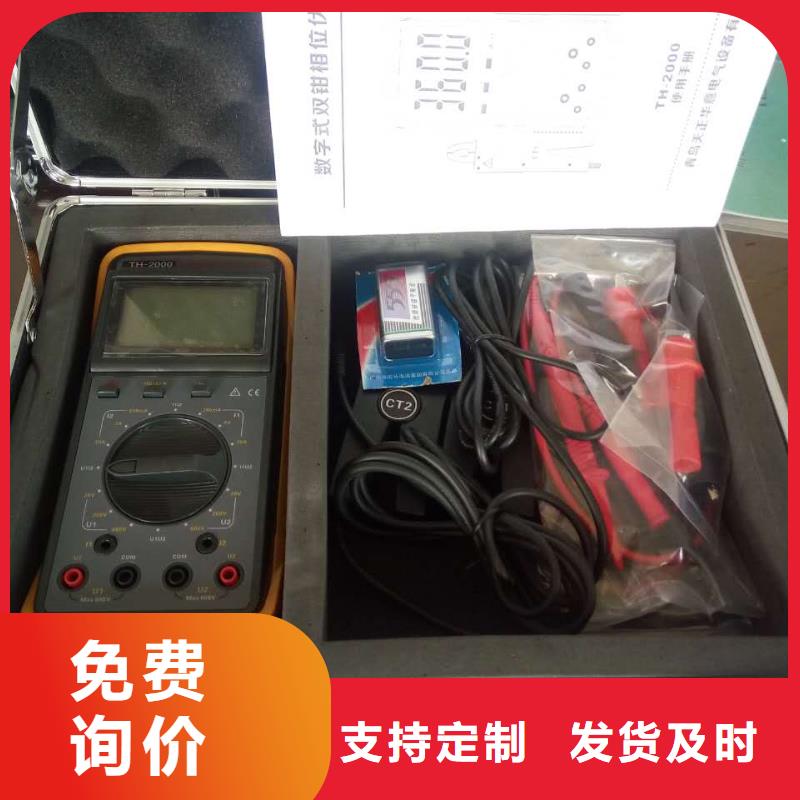

南宁相位伏安表测试时，可以根据各种相位关系判断感性容性负载、相序、极性，若U1I1相位显示在0°～90°范 围，则被测负载为感性，显示在270°～360°范围，则被测负载为容性；若显示相位都接近120°，则为正相序，且极性相同；若显示相位接近120°和300°，则为正相序，且极性相反(可能有电流钳夹反或线路接线反)，其他情况为反相序(不考虑缺相)。在相序测试显示模式下，U1、U2、U3或I1、I2、I3为正相序时，光标从左往右顺次闪烁；反相序时，U1、U2、U3或I1、I2、I3光标从右往左顺次闪烁。若U1、U2、U3或I1、I2、I3对应的光标不亮，可能缺相或信号幅值太低。接线参考图：测试单相电压、电流、相位、频率、功率等：测试三相四线电压、电流、相位、相序、频率、功率、功率因数等：测试三相三线电压、电流、相位、相序、频率、功率、功率因数等：三相四线(三相负载平衡时的相位)相位关系相位值相位关系相位值Ua-Ub120°Ia-Ib120°Ub-Uc120°Ib-Ic120°Uc-Ua120°Ic-Ia120°Ua-Uc240°Ia-Ic240°三相三线(三相负载平衡时的相位)相位关系相位值相位关系相位值Uab-Ucb300°Ia-Ic240°Uab-Ia30°Ucb-Ic330°三相四线向量图与三相三线向量图五. 电池管理● 及时给电池充电，长时间不使用仪表每3个月给电池充电一次。● 警告！电池盖板没有盖好的情况下禁止进行测试，否则有危险。● 更换电池时，请注意电池极性，否则可能损坏仪表。1．当电池电压低于6.5V时，请及时充电，充电时间约4小时。2．若更换电池，先确认仪表处于关机状态，松开电池盖板的螺丝，打开电池盖板，换上新电池，注意电池规格极性，盖好电池盖板，拧紧螺丝。3．按POWER键看能否正常开机，若不能开机，请按第2步重新操作。4．若用户无法更换电池，请与厂家联系。六. 装箱单主机1台仪表箱1个电流钳3把测试线4条USB充电器、充电线一套锂电池1组(仪表内)光盘1个说明书、保修卡、合格证1份本公司不负责由于使用时引起的其他损失。本用户手册的内容不能作为将产品用做特殊用途的理由。本公司保留对用户手册内容修改的权利。若有修改，将不再另行通知。

差动保护矢量分析仪为您介绍

南宁相位伏安表参数设置界面图五、参数设置参数设置界面如图五所示，此屏用于调整试验前所需要确定的数据。包括：高压PT变比、高压CT变比、变压器组别、高压CT接法、低压CT接法、设置日期、设置时间、变电站名称、变压器编号。?高压PT变比：指被测变压器的高压侧电压互感器的变比数值。输入方法为：按确认键使数字变成红色，此时再按相应的数字键输入数据，完成后再按确认键结束。?高压CT变比：指被测变压器的低压侧电流互感器的变比数值。输入方法为：按确认键使数字变成红色，此时再按相应的数字键输入数据，完成后再按确认键结束。?变压器组别：指被测变压器的联接组别。包括方式：Y/Y、Y/D1、Y/D5、Y/D11等。通过←、→键在几种方式间进行切换，选定到所需方式。当进行差动接线分析时本参数一定要设置正确，否则，标准矢量图将不正确。?高压CT接法：指被测变压器高压侧的电流互感器的接法。有Y和△两种方式。通过←、→键在几种方式间进行切换，选定到所需方式。?低压CT接法：指被测变压器低压侧的电流互感器的接法。有Y和△两种方式。通过←、→键在几种方式间进行切换，选定到所需方式。?设置日期：输入方法为：按确认键使数字变成红色，此时再按相应的数字键输入数据，完成后再按确认键结束。如：2013年1月12日则输入确认即可。

<南宁>天正华意电气设备有限公司 差动保护矢量分析仪为您介绍 <南宁>天正华意电气设备有限公司

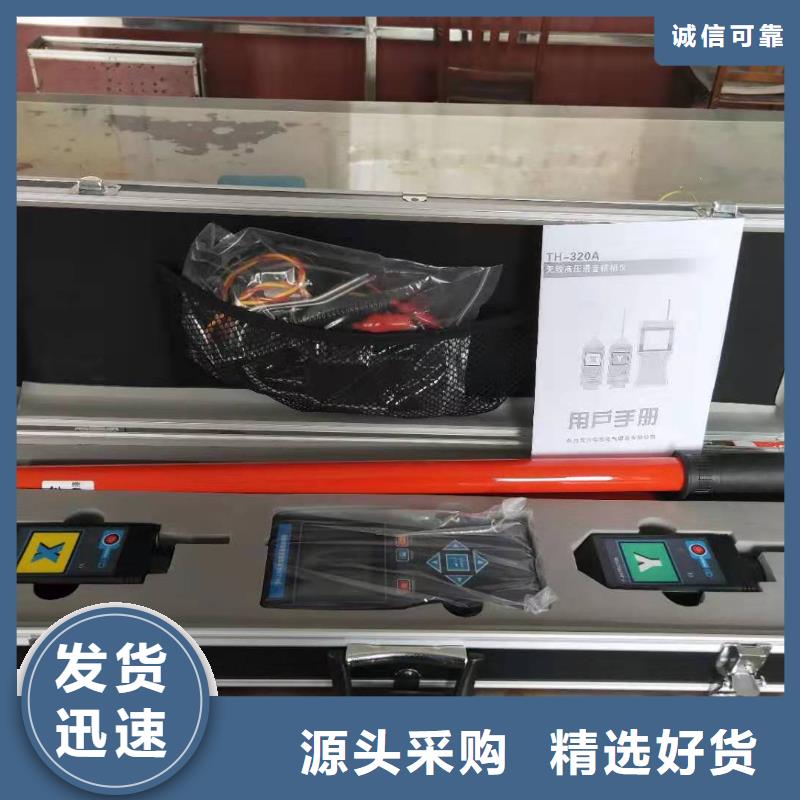

南宁相位伏安表 无线相位伏安测试装置是根据传统变电站互感器二次接线测试的便捷化需求，智能变电站二次模拟量（合并单元）分布测量的需求研发的新一代产品。每套设备包含一套主机及一之三套分机（选配）以组网方式实现不同测试点间电压、电流幅值及相位关系的测试，主机可任选一相电压（电流）信号做为相位参考基准，分机可在变电站任意位置测试二次回路和母差保护系统、差动保护各组PT/CT之间的相位关系，并通过无线通讯的方式将测量结果传输给主机进行测试点间的相位关系检查，主机一屏可同时显示相位参考基准幅值、9组电压、9组电流的幅值与参考基准的相位角度，主机实现无人操作，由分机发送和呼叫回传已测试的数据信息。主机采用7寸工业级触摸屏，高亮度，宽视角，阳光下可视，图形化界面，显示分辨率800＊480，触摸屏操作，并设有数据存储、U盘数据导出等功能；分机采用黑白式点阵屏，字迹清晰，手持方便。主机可单独进行电压、电流、相位的测试及差动回路六角向量图的绘制，参考基准和方向可自行定义；分机具有电压通讯、电流通讯、单机测量、二次负荷、无线中继、数据回传功能，完全满足用户的个性化需求。该无线相位伏安测试采用工频基波采样及数字滤波的方式，可有效避免因环境噪声引起的相位、幅值波动及硬件滤波引起的相位滞后，所选Cortex M4处理器具有单精度硬件浮点运算功能，大大提高运算效率。

差动保护矢量分析仪为您介绍

南宁相位伏安表键盘操作键盘共有30个键，分别为：开关、存储、查询、设置、切换、↑、↓、←、→、、退出、自检、帮助、数字1、数字2（ABC）、数字3（DEF）、数字4（GHI）、数字5（JKL）、数字6（MNO）、数字7（PQRS）、数字8（TUV）、数字9（WXYZ）、数字0、小数点、＃、辅助功能建F1、F2、F3、F4、F5。各键功能如下：开关键：用来控制仪器工作电源的开启和关闭；使用方法是：轻按开机；按住此键3秒钟以上，然后松开即可关机。↑、↓、←、→键：光标移动键；在主菜单中用来移动光标，使其指向某个功能菜单，按确认键即可进入相应的功能；在参数设置功能屏状态下，上下键用来切换当前选项，左、右键改变数值。键：确认键；在主菜单下，按此键显示菜单子目录，在子目录下，按下此键即进入被选中的功能，另外，在输入某些参数时，此键确定开始输入和结束输入。退出键：返回键，按下此键均直接返回到主菜单。存储键：在差动分析功能界面下应用，用来存储测试结果为记录的形式。查询键：用来浏览已存储的记录内容。设置键：按下此键直接进入“参数设置”功能屏。切换键：保留功能，暂不用。自检键：用户按下此键可以进入编号查询界面。此屏中可显示仪器的编号、程序版本号、ID号。帮助键：用来显示帮助信息。数字（字符）键：用来进行参数设置的输入（可输入数字或字符）。小数点键：用来在设置参数时输入小数点。＃键：保留功能，暂不用。F1、F2、F3、F4、F5键：辅助功能键（快捷键）。用来快速进入辅助功能界面或实现提示信息提示的相应功能。四、液晶界面液晶显示界面主要有十四屏，包括主菜单、十三个功能界面：1．主菜单：图四、主菜单当开机后显示图四界面。屏幕中显示出各项功能菜单，包括十二个选项：参数设置、二次参量、一次参量、备用菜单、双钳差动、三线计量、联机通讯、波形显示、频谱分析、谐波测试、历史数据、系统校准。选择上下左右方向键，用于改变当前选项；按下确认键，进入相应的功能屏；屏幕右上角显示出内置充电电池的电压幅值和剩余电量百分比，用户可根据此数值来判断是否需要为仪器充电；旁边显示出当前实时的日期和时间。

<南宁>天正华意电气设备有限公司 <南宁>天正华意电气设备有限公司

南宁相位伏安表通过数字键直接输入。多都是5位。接线方式：三元件Ｙ型表示现场接线为星形接法，两元件V型表示现场接线为V 形接法。通过“←”“→”键来选择。额定电压：现场被测试系统的电压，必须输入正确，否则影响参数计算的精度。分57.7V、100V、220V、380V。通过“←”“→”键来选择。电流量程：多个档位，10A、50A、500A 和1500A。通过“←”“→”键来选择。ＰＴ、ＣＴ变比：为１表示现场测量ＰＴ、ＣＴ二次电压、电流和功率等参量，要反算ＰＴ、ＣＴ一次电压、电流和功率等参量，必须设定现场实际的变比。是否存储：用来设定是否存储。通过“←”“→”键来选择“是”或“否”。记录间隔：用来设定存储的间隔。有“帧/5秒”、“帧/15秒”、“帧/30秒”、“帧/1分”、“帧/2分”、“帧/5分”、“帧/15分”、“帧/30分”等间隔段。通过“←”“→”键来选择。测试员：测试员编号。数字键直接输入。图３ 参数设置单击“确定”键退出该界面。6.5 基本电参量在主菜单，单击“2”键，进入“伏安测试”界面。主要测量现场的三相电压、电流、功率、功率因数和频率等电参量。按“确定”键退出此画面。图4 基本电参量6.6 闪变测量在主菜单下，单击“3”键，进入“闪变测量”界面。闪变是由于电源电压变化而产生，以波动量化表示，数值越大，波动越大。电压变动与电压变化的持续时间和幅度有关。短时闪变在10 分钟内测得，而长时闪变在2 小时内测得。按“确定”键退出此画面。图5 闪变测量6.7 不平衡及偏差在主菜单下，单击“4”键，进入“不平衡度及误差”界面。不平衡度指三相电力系统中三相不平衡的程度用电压和电流负序分量与正序分量得方均根百分比表示，分为电压不平衡和电流不平衡。

南宁相位伏安表为参考基准的六角图图12是主机改变相位参考基准后的六角图，通过“基准”键可选择IHA为参考基准，方向默认12点，直观检查差动接线。对于断路器失灵保护、微机母差保护、故障录波、监控系统电度计量、监控、安稳及备自投等都可参考上述方式进行保护二次回路的接线检查。9 操作注意事项1 ）主机与分机在通讯校验完成前不得随意插拔校验线。2） 测量通讯过程中不得改变主机基准，以免造成测量相位的错误。3） 相位测量时，注意电流流向必须与电流钳箭头标注方向一致。4） 分机切换编号或测量点，请等待5s钟待测量示数稳定后再发送。5） 测量通讯过程中若出现误关机，必须关闭分机重新校验。10 主机存储数据格式的导出使用装置附带的U盘可以将主机存储的测试数据导出，所导出的数据格式均加入了制表符，可直接复制至excel文档中进行后期测试报告的编辑。10.1测量通讯数据导出格式10.2 单机测量数据导出格式11 产品保修卡产品保修卡1 本产品自购买日期起免费保修一年，终身维修。2 下述情况产品出现故障不在保修范围内：2.1 未按照说明书要求使用所造成的损坏。2.2 人为行为导致的产品损坏。此保修卡为保修服务的重要凭证，遗失不补。请妥善保管！ 操作注意事项1 ）主机与分机在通讯校验完成前不得随意插拔校验线。2） 测量通讯过程中不得改变主机基准，以免造成测量相位的错误。3） 相位测量时，注意电流流向必须与电流钳箭头标注方向一致。4） 分机切换编号或测量点，请等待5s钟待测量示数稳定后再发送。5） 测量通讯过程中若出现误关机，必须关闭分机重新校验。10 主机存储数据格式的导出使用装置附带的U盘可以将主机存储的测试数据导出，所导出的数据格式均加入了制表符，可直接复制至excel文档中进行后期测试报告的编辑。10.1测量通讯数据导出格式10.2 单机测量数据导出格式11 产品保修卡产品保修卡1 本产品自购买日期起免费保修一年，终身维修。2 下述情况产品出现故障不在保修范围内：2.1 未按照说明书要求使用所造成的损坏。2.2 人为行为导致的产品损坏。此保修卡为保修服务的重要凭证，遗失不补。请妥善保管！

<南宁>天正华意电气设备有限公司 差动保护矢量分析仪为您介绍

南宁相位伏安表为参考基准的六角图图12是主机改变相位参考基准后的六角图，通过“基准”键可选择IHA为参考基准，方向默认12点，直观检查差动接线。对于断路器失灵保护、微机母差保护、故障录波、监控系统电度计量、监控、安稳及备自投等都可参考上述方式进行保护二次回路的接线检查。9 操作注意事项1 ）主机与分机在通讯校验完成前不得随意插拔校验线。2） 测量通讯过程中不得改变主机基准，以免造成测量相位的错误。3） 相位测量时，注意电流流向必须与电流钳箭头标注方向一致。4） 分机切换编号或测量点，请等待5s钟待测量示数稳定后再发送。5） 测量通讯过程中若出现误关机，必须关闭分机重新校验。10 主机存储数据格式的导出使用装置附带的U盘可以将主机存储的测试数据导出，所导出的数据格式均加入了制表符，可直接复制至excel文档中进行后期测试报告的编辑。10.1测量通讯数据导出格式10.2 单机测量数据导出格式11 产品保修卡产品保修卡1 本产品自购买日期起免费保修一年，终身维修。2 下述情况产品出现故障不在保修范围内：2.1 未按照说明书要求使用所造成的损坏。2.2 人为行为导致的产品损坏。此保修卡为保修服务的重要凭证，遗失不补。请妥善保管！ 操作注意事项1 ）主机与分机在通讯校验完成前不得随意插拔校验线。2） 测量通讯过程中不得改变主机基准，以免造成测量相位的错误。3） 相位测量时，注意电流流向必须与电流钳箭头标注方向一致。4） 分机切换编号或测量点，请等待5s钟待测量示数稳定后再发送。5） 测量通讯过程中若出现误关机，必须关闭分机重新校验。10 主机存储数据格式的导出使用装置附带的U盘可以将主机存储的测试数据导出，所导出的数据格式均加入了制表符，可直接复制至excel文档中进行后期测试报告的编辑。10.1测量通讯数据导出格式10.2 单机测量数据导出格式11 产品保修卡产品保修卡1 本产品自购买日期起免费保修一年，终身维修。2 下述情况产品出现故障不在保修范围内：2.1 未按照说明书要求使用所造成的损坏。2.2 人为行为导致的产品损坏。此保修卡为保修服务的重要凭证，遗失不补。请妥善保管！

<南宁>天正华意电气设备有限公司

南宁相位伏安表规则及注意事项感谢您购买了本公司三相数字相位伏安表，在你初次使用该仪器前，为避免发生可能的触电或人身伤害，请一定：详细阅读并严格遵守本手册所列出的规则及注意事项。?本仪器属带电工作设备，为了你的请遵守生产的相关规定，严格按电力工作规程进行操作。?注意本仪表面板及背板的标贴文字及符号?使用前应确认仪表及附件完好，无破损、裸露及断线才能使用。仪表后盖及电池盖板没有盖好禁止使用，仪表在使用中，机壳或测试线发生断裂而造成金属外露时，请停止使用。?不能用于测试高于600V的电压，请勿在强电磁环境下使用，以避免影响仪器正常工作，禁止在易燃性及危险场所测试。?确定导线的连接插头已紧密地插入接口内，相位测试时请注意方向。测试线必须撤离被测导线后才能从仪表上拔出，不能手触输入插孔，以免触电。?请勿用潮湿手操作仪器，或将其暴露砸雨水中，仪表于潮湿状态下，请勿使用。 ?请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。?保持产品表面清洁和干燥，不能用腐蚀剂或粗造物清洁，须用软布（如眼镜布），沾清洁防锈除湿类的润滑剂，轻轻擦试电流钳即可。?
