绝缘子盐密度测试仪装置结构及原理2.1 装置结构交流接地故障查找仪由系统分析仪、支路探测仪、采集器三部分组成。2.2 测试原理2.2.1 交流中心点不接地系统障查找原理(IT系统)该装置采用低频小信号的原理对被测系统进行绝缘分析与故障定位。在对交流不接地系统绝缘故障进行查找时，将分析仪上标示的L1，L2，L3及地线对应的接入被测系统，分析仪会向被测系统施加一低频小信号来计算系统总的对地绝缘电阻，如下图示：交流不接地系统绝缘故障分析原理图如上图示，信号源Signal产生的电压变化幅值为U1，此时，B点对地的电压变化幅值为U2，根据R1与Rx两端的电压与电阻比可列关系式：（U1-U2）/U2 ＝ R1/Rx可得：Rx ＝ (R1 ＊ U2) / (U1 – U2)如果分析仪检测出被测系统存在绝缘故障，则按照用户设定的频率与信号幅值启动检测信号，该检测信号在被测系统中产生的电压变化幅值为U2。在C，D，E处分别检测被测系统馈线漏电电流变化波形，C处为1＃正常馈线，D处为N＃故障馈线的故障点靠近母线一侧，E处为N＃故障馈线回路的故障点靠近负荷一侧。由于C处与E处负荷侧方向没有绝缘故障，所以其对应的电流I１与Im为零，而D处负荷侧存在故障电阻Rx,则信号源在Rx上会产生故障电流信号，该故障信号电流的频率与幅值会与信号源Signal的频率和幅值变化一致，如果信号源在Rx两端产生的电压变化幅值为U2，电流变化幅值为In,则：Rx ＝ U2 / In对于单相不接地交流系统绝缘故障查找，则只需接入L1与L2及地线即可。2.2.2 交流中心点接地系统故障查找原理（TN-S系统）对于中心点接地系统故障查找可直接采用漏电流测量的方式进行分析，如下图示：设图中L1，L2，L3三相对地电压分别为U1，U2，U3，分析C，D，E三处的电流可知，C与E处电流为零，D处电流为U3/Rx,根据这一特征可以实现该类系统的绝缘故障查找。

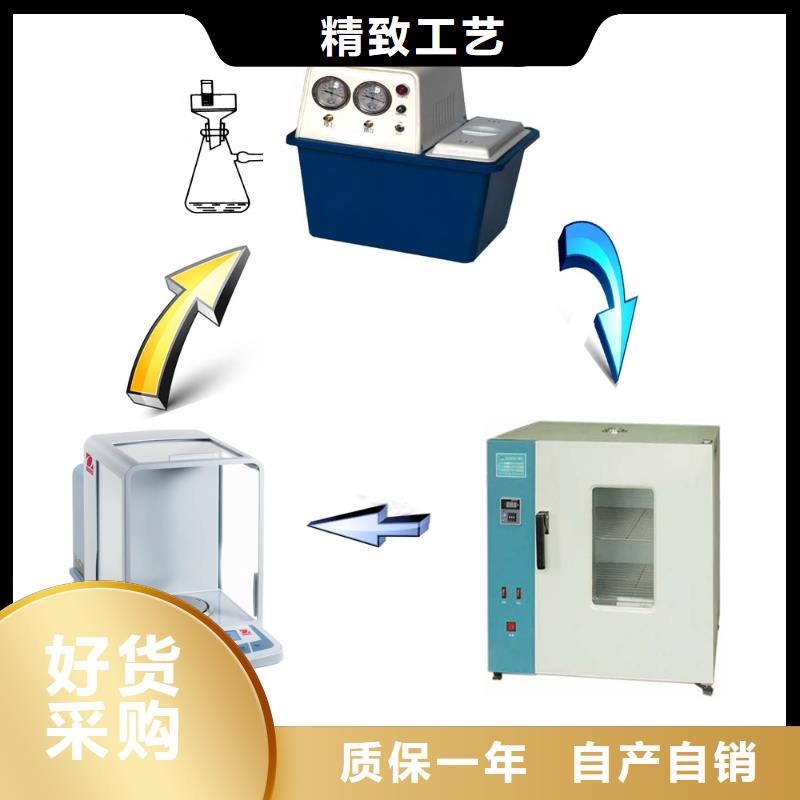

绝缘子盐密度测试仪 使用方法 向上抬起门把手，打开箱门，把需要干 燥处理的物品放入箱内钢丝搁板上，摆放时请注意物品之间要留出空间，以便空气对流循环，且不能堵塞下部的风道，向下压门把手关闭箱门。2、接通与本设备要求相一致的电源，并将所使用供电电源插座的接地端可靠接地。3、打开电源开关，显示器显示工作室温度。4、修改设定温度:按一下“Set”键，进入温度设定状态，显示窗下排显示提示符“SP”，上排显示温度设定值。按仪表上的位移键、增加键、减少键，设定所需温度。设定完成后，1分钟内无任何操作，仪器进入正常显示状态。或者按“Set”键，退出设置状态，进入正常工作状态。5、修改设定时间：连续按二次“Set”键，进入干燥时长设定状态，显示窗下排显示提示符“ST”，上排显示恒温时间设定值（个位置闪烁），按仪表上的位移键、增加键、减少键，设定恒温时长。设定完成后，1分钟内无任何操作，仪器进入正常显示状态。或者按“Set”键，退出设置状态，进入正常工作状态。6、当恒温时长为“0”时，表示没有定时功能，控制器将连续运行，显示窗下排显示温度设定值。当设定时间不为“0”时，显示窗下排显示运行时间，并且一位小数点“.”亮。等测量温度达到设定温度后，定时器开始计时，电亮的小数点开始闪烁。时间到，运行结束，显示窗下排显示“End”，蜂鸣器鸣叫30秒。运行结束后，长按“减少键”3秒可重新运行启动。7、干燥结束后，关闭电源开关，等物品冷却到一定温度后（等降到室温后），再打开箱门取出物品，小心烫伤。

绝缘子盐密度测试仪 绝缘电阻测量A.开机检查时间若不准确按照2）中设置，检查电量是否足够本次检测使用。按照2）中设置好杆塔号串号点按“OK”按钮进入检查界面如下：B.选择合适长度的绝缘操作杆与采集发射机连接好，打开采集发射机电源开关，手握操作杆尾端使前端两探针接触被测绝缘子两端金具如下图：C.保持接触良好，此时屏幕右侧框内显示的数值即为当前所测量的绝缘子两端的分布电压值。当电压值稳定是，点按接收发射机上的“检测开关”按钮，测量结果即按照顺序显示在左侧列表栏中，此时即完成了一片绝缘子的测量。测量完一串绝缘子后若需要保持则点按“SAVE”按钮，数据自动保存完之后跳转至杆塔串号输入界面，输入需要测量的下一串绝缘子串号，点按“OK”继续测量。五、使用保管注意事项 1.应在干燥天气进行检测； 2.使用前检查检测仪电量是否充足； 3.使用本检测仪带电检测绝缘子时应遵守DL 409-91 电业工作规程； 4.不得使用该检测仪带电检测少于两片的绝缘子； 5.防止剧烈震动、碰撞或高空跌落； 6.严禁拆卸机壳； 7.避免雨淋、水滴、潮湿环境； 8.工作完毕，应关闭电源并取出锂电池，将检测仪放入仪器箱内，放在干燥通风良好的室内工具架上。
