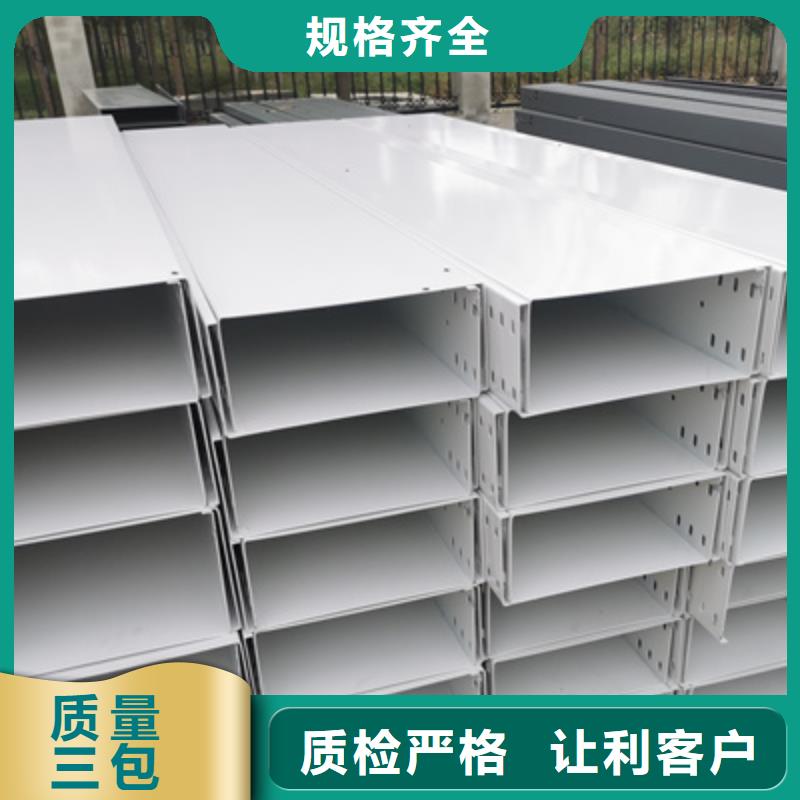

桥架水平敷设时,支撑间距一般为1.5-3m,垂直敷设时固定在建筑物构体上的间距宜小于2m。我们身边存在着品种繁多，形态不一，用途不同的电缆桥架。今天将综合来讲述现如今常用的几种电缆桥架。一：槽式桥架槽式电缆桥架，较多应用在敷设计算机、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆，它可以有效的控制电缆的屏蔽干扰和并且对重腐蚀环境中电缆的防护都有较好的效果。缺点：通风性差。二：梯级式桥架梯级式桥架，适用于普通直径较大电缆的敷设，适合于高、低压动力电缆的敷设。相较于槽式桥架，他有良好的通风性，当然这也注定了他的缺点就是防尘、防搅扰的能力稍差。三：托盘式桥架托盘式桥架，与梯级式桥架性能有些相似，只是托盘要精密一些，主要运用在石油、化工、轻工、电讯等方面。槽式桥架它具备分量轻、载荷大、造型美观等优点。缺点：同梯级式桥架。四：组合式桥架组合式桥架是电缆桥架系列中的第二代产物。它可以灵活的适用于各种工程项目、它具有构造简略、装置便利、装备灵敏、方式新奇等各多优点。它可以任意组合它的形状。五：DJ型大跨距电缆桥架

金属梯架、托盘与箱体的连接应牢固可靠，与保护导体的连接应符合下列要求:1)当梯架、托盘和槽盒的总长度不大于30m时，应有不少于2个带保护导线的可靠连接;总长度大于30m时，每隔20~30m增加连接点，起点和终点应可靠接地;2)非镀锌梯架、托盘和箱体之间的连接板两端应跨接保护连接导体，保护连接导体的截面积应符合设计要求。3)当镀锌梯架、托盘和箱体之间没有跳线保护连接导体时，连接板每端应有不少于2个带锁紧螺母或止回垫圈的连接固定螺栓。4)直段钢或塑料梯架、托盘、槽箱长度超过30m，铝合金或玻璃钢梯架、托盘、槽箱长度超过15m时，应设置伸缩缝;当梯子、托盘和箱子穿过建筑物伸缩缝时，槽式桥架应设置补偿装置。2.2.2进出箱、柜的转角、转弯、变形缝及丁字接头三个端点的500mm范围内设置支撑点，吊杆与槽缝的距离应一致。桥梁通过伸缩缝或超过30m的直线时，应设置伸缩缝。伸缩缝两端分别设有支架，距伸缩缝端部的距离不大于500mm。穿过防火分区的桥梁应进行防火封堵。桥架不应在楼板内连接，盖板应错开200~300mm进行防火密封。同时穿越楼板时应在四周加设防水平台，高度不小于50mm。
