西藏电器综合试验台、测试项目：释放值、工作值、反向工作值、定位转极值、反位转极值、缓放时间、缓吸时间、接点齐度、接点电阻、线圈电阻、绝缘电阻、反向不工作值、临界定位及反位不转极值、转换时间等。（三）、测试标准：符合国标 GB6902-86五、测试精度：1.线圈电阻 0Ω~20KΩ ±0.5％±2d2.交直流电压 0~500V ±0.5％±2d3.交直流电流 0~ 10A ±0.5％±2d4.时间测试 0.001秒±1d5.绝缘电阻 0~200MΩ ±10％±3d6.接点电阻 0~200mΩ~20KΩ ±1％±3d 7.接点齐度 0.001S ±1％以上数据使用采用PLC采样，一次全部读数，精度高。六、设备特点：1.箱体结构比过去设计更加小巧和人性化，使操作人员长时间工作不易疲劳和患职业病。2.测试台采用专业的配线板配线，使测试台配线一致性好，质量可靠，维修调试方便，从而限度地了人为因素造成的隐性故障和潜在的质量问题。3.全部数字式仪表，无需换算，显示直观，读数方便。4.测试台采用一个测试盒，一个继电器插座（一个备用），使用人员更加方便。

<西藏>天正华意电气设备有限公司 全自动电机综合测试台西藏

西藏电器综合试验台 操作软件需具有良好的交互性，配置液晶显示器，需将显示器内嵌于操作面板具备操作人员登陆管理，可根据需要增加或减少操作人员登陆权限，操作软件需具有参数维护功能，方便用户后续增减所需试验的元件型号。7. 操作软件需具备记录试验结果功能，用户可根据试验日期，试验人员作为查询条件查询试验记录；试验台需配备打印机，且可将试验记录报表导出、打印。8. 配齐各类测试专用接线9. 操作软件需醒目，便于人工输入，常用型号可直接选择，特殊型号人工输入并具备记忆功能，各类软件测试界面分开10.本试验台不同类型的试验原件试验界面均独立，不可和其他类型元件界面混淆，试验记录需独立打印，不可全部元件试验记录在一个记录表上。11. 试验台需具备状态指示功能，不同类型元件测试时，需正确指示试验台工作状态；12.操作软件醒目，便于人工输入，常用型号可直接选择，特殊型号人工输入并具备记忆功能，各类软件测试界面分开。

<西藏>天正华意电气设备有限公司 全自动电机综合测试台西藏

西藏电器综合试验台设备功能 电器元件综合试验台，采用微机自动控制，具有Windows操作系统下的人机对话界 面，一次接线可以完成多项测试；自动记录测试数据并可以将测试数据打印、存盘，提 高了电气元件控制参数的准确性及生产、检修工作的质量和效率。该试验台功能完善， 操作简便，可靠，可以作为车辆段基本的电器维修检测设备。 试验台主要由计算机测控系统和测试控制电路组成。 计算机测控系统由工控机，I/O 接口板，模拟量采集板，继电器输出板，液晶显示器，打印机，电流、电压变送器等组成。 测试控制电路由各种电器元件的测试控制回路、各种电器元件的安装座、调压器、互感器、分流器、电压表、电流表、控制开关、动作指示灯等组成。 2、适用范围 主要用于地铁车辆各种接触器、继电器等电器元件的试验，试验项目包括： 1) 交流/直流中间继电器的通断测试。 2) 交流/直流接触器的通断测试。 3) 交流/直流断路器的动作测试。 4) 交流/直流热继电器的测试和整定。 5) 交流/直流过流继电器测试。 3、主要技术参数 ?

<西藏>天正华意电气设备有限公司 全自动电机综合测试台西藏
<西藏>天正华意电气设备有限公司 全自动电机综合测试台西藏

西藏电器综合试验台 信号继电器智能综合测试台是青岛天正华意电气设备有限公司以《信号维护规则》为标准，根据用户提出要求，并结合当前现场实际应用要求，突破了以往继电器测试台的开关多，测试盒和测试步骤多的缺点，开发研制的新一代信号继电器综合测试台。它具有测试功能齐全、操作简单方便、测试精度高等特点，并可以完成插入式和非插入式继电器测试。是目前国内智能化的一款继电器测试台。本测试台采用数字式仪表读数，测试线圈电阻、接点电阻仪表直接读取测试结果，无需换算，测试一体化设计，只要将继电器插入调试盒插座即可，完全由电脑操作，达到只用鼠标选择继电器型号就可完成全部测试功能，无需记忆繁杂的测试步骤，就可轻松测试。设备维护简单方便，性能稳定，可靠。适用于各种型号继电器的检修和测试、出所验收，全自动、高精度、高测试速度一个插座测试所有继电器，电压调节采用工业PLC进行调节，无需人工调节，具有数据库管理系统，可对继电器进行到位管理、台账管理、测试数据查询、打印特性标签和条码等。

西藏电器综合试验台微型断路器”、“接触器”。根据要测试的项目，进行选择，进入类似如下面的测试界面。如图6-2-2所示：图 6-2-2测试界面主要分为：信息录入区、项目选择区、常用功能区、信息指示区、测试参数区和测试结果区。信息录入区：输入被测件的型号等信息，会在测试报表上体现出来。选定测试项目后，按对应项目后面的录入按钮即可弹出录入对话框进行信息录入。如图6-2-3所示：图 6-2-3项目选择区：根据被测件的种类以及想要测试的项目而选择。常用功能区：包括创建和查看报表、返回主界面以及关机。信息指示区：显示系统当前的状态以及提示用户试验时需要进行的必要操作。测试参数区：根据被测件的指标录入测试参数，切勿随意输入。测试结果区：测试完成后一切测试结果都显示在结果区。6.2.2、开始测试下面以普通继电器为例，介绍一下测试流程：首先：根据被测件的种类，选择要测试的种类以及测试项目。如图6-2-4所示：图 6-2-4然后：点击被测件型号框后的【选择】按钮进入型号设置界面（型号设置见6.2.3），根据所选的被测件的种类选择被测件的型号，检查参数设置区参数设置是否正确，并进行调整。

<西藏>天正华意电气设备有限公司 全自动电机综合测试台西藏

西藏电器综合试验台如果设置过短，可能会出现断路器拒分拒合现象。当选择电保持，做重合闸实验时储能时间为每次重合闸的间隔时间。时间设置范围为0.01s-999.99s，磨合次数设置范围为0-999999次。 3、选择磨合方式：按“↑”“↓”选择“参数设置” 如图4。，再按“确定” 进入图5，按“↑”“↓”选择“磨合方式”，再按“确定”键，进入图7，选择“合—分”磨合或“重合闸”磨合 。图8图94、选择输出方式：按“↑”“↓”选择“输出方式” 如图4。再按“确定”键，进入图8电保持为继电器模式，只有一个合闸线圈，通电合闸断电分闸。机械保持为常规断路器模式，合分闸各一个线圈，合闸线圈通电合闸，分闸线圈通电分闸。5、辅助设置： 按“↑”“↓”选择“辅助设置” 如图4。再按“确定”键，进入图9，选择对应的方式检测常开：当选择检测常开时，辅助开关状态接线应接到常开触点。当常开触点故障时系统报警并停止测试，关闭所有输出。检测常闭：当选择检测常闭时，辅助开关状态接线应接到常闭触点。当常闭触点故障时系统报警并停止测试，关闭所有输出。都不检测：当选择都不检测时，辅助开关状态接线可不接，悬空。检测辅助开关功能失效。图10 图116、计数清零：按“↑”“↓”选择“计数清零” 如图4。再按“确定”键，进入图10由于磨合次数断电自动保存，如上次没有磨合完，磨合次数不为零，如需从零开始磨合，需重新计数清零，当一次磨合结束后系统自动清零。 、开始磨合：开始磨合前，需接好测试线，调整好电压值，先按“合/分”键，看能否正常动作，并观察显示屏的状态是否合开关状态一致。需要储能的断路器，先按“储能”键，保证能正常储能。按“↑”“↓”选择“开始磨合” 如图4。再按“确定”键，进入图11。，确定设置没有问题，选 “开始”进行磨合，如图12。需要暂停按“确定”键。

<西藏>天正华意电气设备有限公司 全自动电机综合测试台西藏

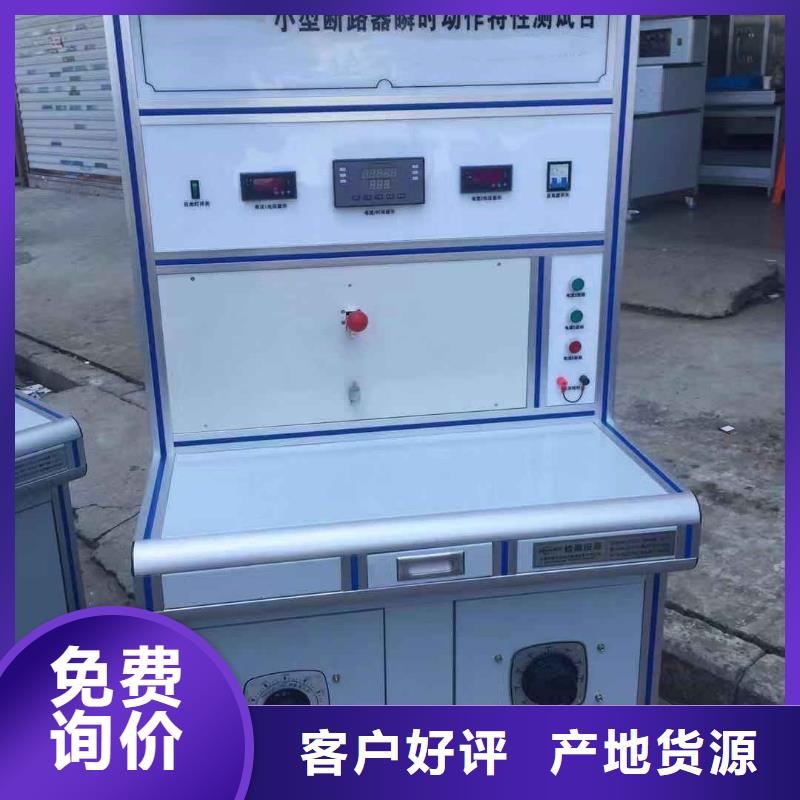

西藏电器综合试验台当继电器达到释放状态，系统记录释放电压。试验过程中，若达到设定电压，继电器未动作，系统会进行提示。若吸合后，继电器在降压过程中未释放，系统会进行提示。8.普通继电器可以测试每对触点的时间，右键双击开始测试按钮即可出现测试面板，点击开始按钮即可进行测试。测试完成后可以点击创建报表查看测试结果，此项为单独测试项，退出后结果不予保留。7、微型断路器1.参照手动测试时步骤接好测试线。2.将面板档位打到自动测试档3.在软件上选择微型断路器型号。4.根据被测件型号设置好对应参数。5.首先点击“线圈电阻”按钮测试线圈电阻。6.然后点击“脱扣测试”，进行脱扣测试项。测试开始时，电流会迅速给到脱扣电流，并开始记时，当断路器断开时记时结束，系统记录下当前时间为脱扣时间，若脱扣时间小于保护时间，则说明测试合格。6.3、创建报表首先，在测试结束后，点击“创建报表”按钮，此时报表打开，新的报表操作对话框出现如图6-3-1所示。图 6-3-1点击“保存报表”按钮，所有的数据将会被保存。点击“打印报表”按钮，系统将打印当前EXCEL文档。点击“退出”按钮，系统不对报表做任何修改和保存，直接返回测试界面。6.4、查看报表点击“查看报表”按钮，系统将会弹出新的查看报表对话框，用来查看之前测试过的报表，在此界面下，用户可对之前生成报表进行查看、删除、传输等操作。如图6-4-1所示。图 6-4-1在左侧报告列表中选定一个报表，点击“查看报表”按钮，即可查看该报表。此时，可以对其进行打印操作。点击“U盘传输”按钮，即可将选定报表传输至，当前插入U盘。点击“删除报表”按钮，即可将选定报表进行删除操作。此功能需要密码才能删除。

<西藏>天正华意电气设备有限公司 全自动电机综合测试台西藏
<西藏>天正华意电气设备有限公司 全自动电机综合测试台西藏

西藏电器综合试验台当选择好测试型号后，程序默认的是先测试“电气特性”，只需点击界面上的“自动测试”即可开始测试，如果需要测试“机械特性”，只需要在测试界面的下面找到“机械特性”，用鼠标进行点击即可进入“机械特性”的测试界面，进入界面后如需测试，只需点击界面上的“自动测试”即可开始测试。接点压力的测试需要人为的把测克计放在需要测试的继电器接点上，用鼠标点击界面右边的1Q到8Q，1H到8H进行取数即可完成测试。如果需要中断测试，只需在测试过程中点击“中断测试”即可。以上的测试电脑会自动完成，用户只需等待即可。4.测试完成后软件会自动提示用户是否需要保存数据，如果需要，用户只需点击界面下面的“数据保存”即可，为了以后的管理方便，建议用户将数据保存里的数据进行填写。5.如果用户要对以前的测试数据进行查询，打印，只需点击界面下的“数据管理”，在界面的右边根据自己的需要进行查询。九、注意事项：1.当出现以下界面时请用户首先检查所选被测继电器是否正确，其次在看测试台的程控电源是否有输出，程控电源是在测试台内部的，当看到“Reset”指示灯灭，即表示电源没有输出，可按一下测试台面板上的“电源通”即可。如果还没有解决问题，就有可能是程控电源保险烧断，更换保险即可（10A）2.在测试交流继电器时，如果出现蜂鸣器报警，表示交流程控电源输出自动保护，用户可先停止测试，在按一下“电源通”按钮，报警即可停止，在按一下“电源通”按钮，即可正常工作测试。3.测试台还另外增加了老灯丝继电器的测试功能，在测试过程中，用户只需将外接线上的接头按数字编号连接到灯丝继电器插座的相应编号处即可。在测试其它继电器时不需外接线连接。4.每次测试测试盒上只能插一个被测继电器，严禁插两个继电器进行测试。5.测克计在长时间不用时，请将里面的电池取出，以防止电池流液，损坏测克计。6.测试台在三个月内没有使用时，是通电一次。

<西藏>天正华意电气设备有限公司 全自动电机综合测试台西藏 <西藏>天正华意电气设备有限公司

西藏电器综合试验台操作说明 手动测试部分6.1.1、首先把试验台上的手自动开关旋转到“手动”的位置6.1.2、普通继电器吸合电压和释放电压测试：1）准备工作：将被测继电器插在继电器座上或用测试线连接正确。2）操作说明：1、根据被测件选择直流电压或者交流电压档位。2、确认给定旋钮归零后，按下启动按钮。3、按下输出控制按钮，让电压输出给被测件。4、旋转给定旋钮，缓慢增加电压，观察继电器吸合状态，吸合时的电压为吸合电压。当电压表显示额定电压后，再逆时针旋转，观察继电器释放状态。释放时的电压为释放电压。5、给定旋钮归零，关闭输出控制按钮。按下停止按钮。6.1.3、欠压继电器欠压测试：1）准备工作：将被测继电器装入滑轨，正确接好线。2）操作说明：1、根据被测件选择直流电压或者交流电压档位。2、确认给定旋钮归零后，按下启动按钮。3、旋转给定旋钮，快速增加电压至继电器标准电压，使欠压继电器处于正常工作状态。4、旋转给定旋钮，缓慢降低电压至欠压保护值附件，待欠压保护继电器欠压保护释放后，记录的电压表数值即为欠压保护值。

西藏电器综合试验台系统具有实时、并行、动态监测（设计范围：50路检测点）继电器的测试电气性能指标；3、程序可控制测试继电器数量、试验次数、动作频率率、线圈电压、停机方式（停机方式：试验次数到达先前设置数值，自动打印电气性能报表，自动停止试验，声光报警；）等各种试验；4、程序可自动记载每组触点多达100次的失效记录，终在报表中体现；5、软件界面四、设备基本要求?环境温度：-5℃— 45℃；?相对湿度：≤85％RH；?动力电源：三相五线制：AC380V±10％；单 相：AC220V±10％；频 率：50HZ；气 源：压缩空气经干燥器处理后输入压力不少于0.6Mpa，压力波动范围： 10％；五、设备配件选购品牌序号设 备 名 称品牌或产地备 注1气动元件AirTAC/ SMC2光电开关OMRON/沪工3接近开关OMRON/沪工4指示灯、按钮、继电器施耐德/正泰5直线导轨上银/ THK6PLC及控制模块西门子7触摸屏威纶、台达8伺服电机及驱动器松下、台达9轴承NSK10开关电源明伟11振动台可由客户指定三位一体12高低温箱可由客户指定六、设备资料序号名 称份 数备注1设备操作说明书1如有其它增加项后补2易损件清单13U盘备份电子文档1七、验收条件A．设备的安装、调试设备到甲方后（下货），乙方负责以下工作：?和甲方共同检查设备包装箱是否完好无损，开箱检查设备是否完好，并与甲方按照装箱单清点货物是否齐全。?调整设备和调试工装，试加工产品并达到全部技术指标。
