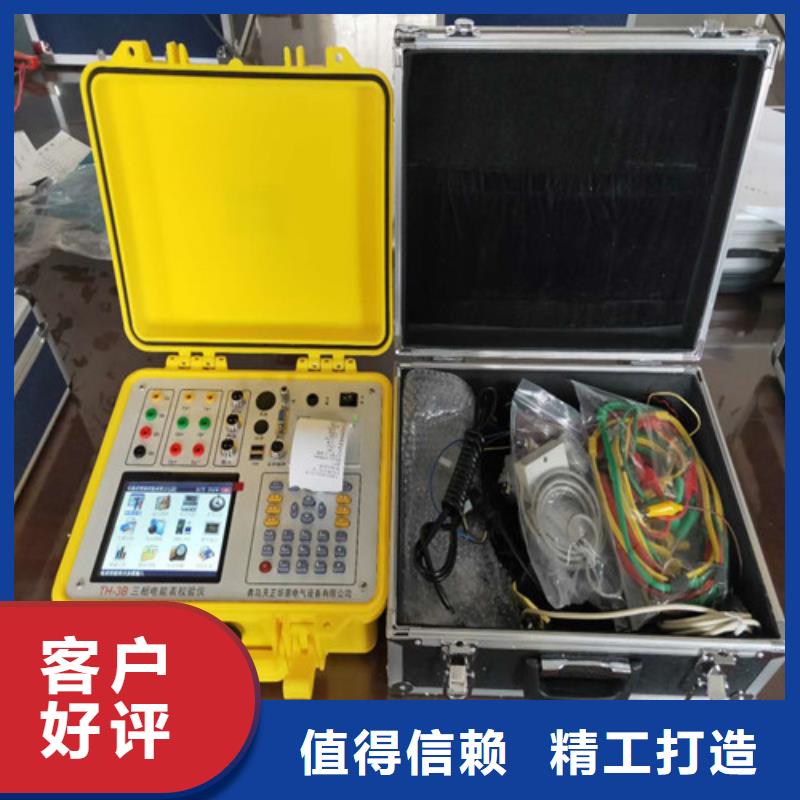

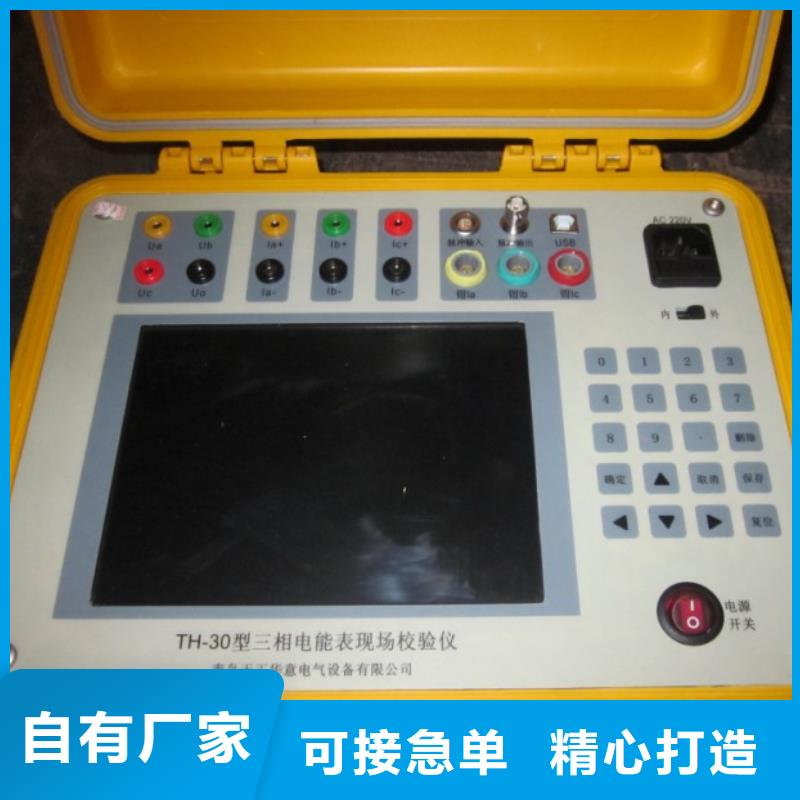

三相电能表校验装置功能特点1、仪器是集电能表校验、电参量测试和检测电网中发生波形畸变、电压波动和三相不平衡等电能质量问题为一体的高精度测试仪器。2、不停电、不改变计量回路、不打开计量设备情况下，在线实负荷检测计量设备的综合误差。3、测量电压，电流，有功功率，无功功率，相角，功率因数，频率等多种电参量，从而计算出测试设备回路的测量误差。4、可显示被测电压和电流的矢量图，用户可以通过分析矢量图得出计量设备接线的正确与否。同时，在三相三线接线方式时，可自动判断48种接线方式；追补电量自动计算功能，方便使用人员对接线有问题的用户计算追补电量。5、电流回路可使用钳形互感器进行测量，操作人员无须断开电流回路，就可以方便、的进行测量。6、可校验电压表、电流表、功率表、相位表等指示仪表以及三相三线、三相四线、单相的1A、5A的各种有功和无功电能表。可同时检测主副表的误差。7、可采用光电、手动、脉冲等方式进行电能表校验。8、测量分析公用电网供到用户端的交流电能质量，其测量分析：频率偏差、电压偏差、电压波动、三相电压允许不平衡度和电网谐波。9、可显示单相电压、电流波形并可同时显示三相电压、电流波形。10、负荷波动监视：测量分析各种用电设备在不同运行状态下对公用电网电能质量造成的波动。记录和存储电压、电流、有功功率、无功功率、视在功率、频率、相位等电力参数。11、 电力设备调整及运行过程动态监视，帮助用户解决电力设备调整及投运过程中出现的问题。12、 测试分析电力系统中无功补偿及滤波装置动态参数并对其功能和技术指标作出定量评价13、可选配条码扫描器，对电表的条码进行自动录入。14、电能表的485通讯接口进行检测，并能完成现场校验多功能（智能）电能表的工作需求，可根据电表中已设置的需量周期和滑差的时间对需量进行误差校验。15、具备万年历、时钟功能，实时显示日期及时间。可在现场校验的同时保存测试数据和结果，并通过串口上传至计算机，通过后台管理软件（选配件）实现数据微机化管理。16、采用大屏幕进口彩色液晶作为显示器，中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好17、体积小、重量轻，便于携带，既可用于现场测量使用，也可用做实验室的标准计量设备。

三相电能表校验装置被校表的参数设置。按【被校表参数】键。进入被校表参数设置界面：如果显示的参数与被校表的参数一致。则不用设置。直接按下方其他的功能键退出。否则。点击中间的任意色块。进入电能表的参数设置。见下图：图中，屏幕的上半区域为参数设置区，间的相位角；下半区域为数字键。点击数字键可对上部分的参数进行设置。各部分定义如下：▲ 【电表类型】为电表类型选择部分。分为：三相四线有功、四线正弦无功、90无功、60无功、三相三线有功、三线正弦无功、二相三线有功和单相电能表共八种类型。▲【额定电压】 为电能表的额定电压选择。可根据电表铭牌进行选择。若没有所需的电压值。可在的黑色块中。用下方的数字键输入即可。▲【额定电流】为电能表标定电流值Ib, 列出常用的电流值；若没有所需的电流值可在的黑色块中输入即可。【MAX】为电能表的值。可通过数字键直接键入。▲【电表常数】为电能表的常数。本信号源可输入三个不同的常数；三个常数一定要输入，否则计算误差会出错。▲ 【确认】 确认键；点击确认。【退格】 回退键；在输入数字时，可删除上一个输入的数字。【取消】取消键；点击可不改变设置,直接退出设置界面。被校表参数设置如下：电表类型：三相四线有功。额定电压：220V标定电流：5A, 电流：60A电表常数：12
