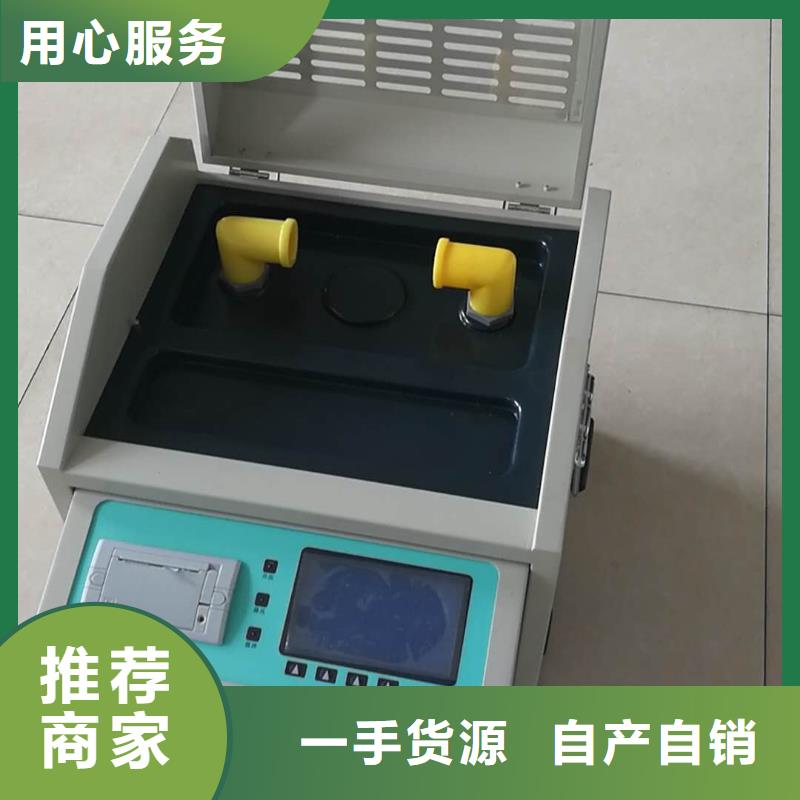

永州绝缘油介电强度试验仪机箱及面板部件说明1. 液晶屏 显示日期、时间、操作参数、测试结果、操作菜单提示等相关信息；2. 功能键选择设置操作参数；3. 打印机打印测试结果；4. 切换开关 选择不同升压速率；5. 指示灯 灯亮时表示相关操作步骤正在进行中；6. 油杯箱盖 打开后放入或取出油杯，关闭后方可进行测试；7. 温湿传感器 测量摄氏温度和相对湿度，并转换为数字信号加以显示；8. 地线柱 可靠的地线连接柱；9. 电源插座于开关 良好插接AC220V 50Hz电源线；10.按压开关 按压此处打开或闭合箱盖11. 高压标志 提示高压危险的三角标志。六、操作步骤图解1. 插接电源线，打开电源开关，液晶屏显示开机页面（图1）图1. 开机页面2. 在图1页面下，按 设置 键进入下一级页面（图2）；图2. 选择子页面3. 在图2页面下，按 选择 键移动光标√ 至 GB1986处，按 确认 键即可进入国标1986设置子页面（图3）。图3. GB1986子页面在图3页面下，按 ＋ 或 - 键设置 停升电压 ，其默认值是80 kV，可选范围10 kV～80 kV（档位增量10 kV）。选择好后按 确认 键返回开机页面，按 开始 键进行测试。如果没有可靠接地，仪器会显示 请接地！并发出报警声。这时应该关掉电源，接好地线后再重新进行操作；注：图3页面选择 键是为多杯位选择预留的！4. 在图2页面下，按 选择 键移动光标√ 至GB2002处，按 确认 键即可进入国标2002设置子页面（图4）。图4. GB2002子页面在图4页面下，按 ＋ 或 - 键设置 停升电压 ，其默认值是80 kV，可选范围10 kV～80 kV（档位增量10 kV）。选择好后按 确认 键返回开机页面，按 开始 键进行测试。

抗干扰智能介质损耗测试仪2023实时更新 <永州>天正华意电气设备有限公司

永州绝缘油介电强度试验仪对于该机型，每杯多6次的平行测定击穿电压值等参数将自动存储。测量完毕后屏幕将显示测试完毕给予提醒，按 确认 键返回到开机页面（图1）。按 打印 或 显示 键，进入油样单次测量击穿电压值、算数平均值及测量日期和时间的显示子页面（图7～9）。图7 图9注意：在显示子页面，按选择键可以顺序显示六个界面。其中前三个界面没有测量时间的数据显示，为临时数据组，关机后将丢失。而后三个界面有测量时间数据显示，为存储数据组，关机后不会丢失。如果样品油杯测定超过三个，则系统将按时间分组，记录显示近的三组数据。在显示子页面，按打印键打印所选页面的存储数据，按确认键返回主页面 。七、注意事项1. 使用本仪器前，一定要详细阅读本操作手册；2. 仪器操作者应通晓电气设备或分析仪器的一般使用常识；3. 本仪器在户内外均可使用，但应避开雨淋、腐蚀性气体、高浓度尘埃、高温或阳光直射等场所；4. 油杯应该保持洁净。在停用期间，应加入足够量干燥合格的绝缘油浸泡，保持油杯不受潮及电极氧化；5. 电极连续使用一个月后，应例行检查和维护。检验并调整电极间隙，使其恢复标准值；放大镜观察电极表面是否出现暗斑，若有此现象，应用绸布擦拭电极表面，使其恢复原状；

永州绝缘油介电强度试验仪尊敬的用户：感谢您选择了全自动绝缘油介电强度测试仪！为方便您尽早尽快地熟练操作本仪器，我们特随机配备了内容详实的操作手册，从中您可以获取有关产品介绍、使用方法、仪器性能以及注意事项等诸多方面的信息。在次使用仪器之前，请务必仔细阅读本操作手册，并按本手册对仪器进行操作和维护，这会有助于您更好的使用该产品，并且可以延长该仪器的使用寿命。 在编写本手册时，虽然我们本着科学和严谨的态度进行了工作，并认为本手册中所提供的信息是正确和可靠的。然而，智者千虑必有一失，本手册也难免会有错误和疏漏之处。如果您发现了手册中的错误，请务必于百忙之中抽时间，尽快设法告知我们，并烦请监督我们迅速改正错误！本公司全体职员将不胜感激！本公司保留对仪器使用功能进行改进的权力，如发现仪器在使用过程中其功能与操作手册介绍的不一致，请以仪器的实际功能为准。我们希望本仪器能使您的工作变得轻松、愉快，愿您在繁忙的工作之中体会到办公自动化的轻松而美好的感觉！当您对本公司仪器感到满意时，请向您的朋友！当您对本仪器有宝贵意见和建议时，请您一定要与我们联系，本公司定竭尽全力给您一个满意的答复。再次感谢您对我公司的支持！

<永州>天正华意电气设备有限公司 抗干扰智能介质损耗测试仪2023实时更新 <永州>天正华意电气设备有限公司

永州绝缘油介电强度试验仪使用方法与操作步骤1、常规检查：本仪器当需要自动保持测量第3秒的读数时，可打开后盖把K0开关拨向ON。2） 放入电池：本仪表出厂时就已经在仪表内安装好电池。一节新电池约可供本仪表测量几千次，当发现仪表自检读数偏低10个数之前就应更换。使用十字螺丝刀打开本电导仪后盖就能更换。该层迭电池型号为6F22型，规格为9V3）检查零位：本仪表在不带探头时，其‘M’按钮按住时的数字读数应为000±2。当环境温湿度较高，仪表零位会偏离几个数可用数学方法减去零位数，如果为了读数方便，这时，可用钟表螺丝刀调节仪表内部‘0’电位器调正。 4）自我校验：本仪表当同时按入和两个按钮时，显示数应为‘400’。如果读数390以下，则往往是电池电力已尽，可打开仪表后盖更换新电池再试。在电池的电力正常情况下如果读数偏差±10个数以上（说明仪表的系统误差增加了2.5％以上），则应送到本仪表制造计量部门重新校准仪表。5) 检查探头：把探头拧在仪表输入插座上(当远测时还需要接上延伸电缆)在探头未浸入油料前操作‘M’按钮检查仪表其零位应不变。

永州绝缘油介电强度试验仪按使用者需求进行操作；若按下铜片测量键，屏幕显示如下：仪器显示当前浴内温度和默认浴内恒温温度（铜片）100℃值。然后按下“控温启动”键，仪器进入自动控温状态。仪器设有6组计时器，可分别进行计时启动，并显示计时值。2.2 将按国标SH/T0304-92《电气绝缘油腐蚀性硫试验法》方法规定进行试验等操作。2.3 若按下银片测量键，屏幕显示如下：仪器显示当前浴内温度和默认浴内恒温温度（银片）140℃值。然后按下“控温启动”键，仪器进入自动控温状态。仪器设有6组计时器，可分别进行计时启动，并显示计时值。2.4 将按国标SH/T0804-2007《电气绝缘油腐蚀性硫试验银片试验法》方法规定进行试验等操作。五、保管和使用期限：1、仪器应存放在-10～＋40℃，相对湿度在80％以下空间内，并且空气中不应含有足以引起腐蚀的气体和有害物质。2、在用户遵守产品的保管、使用、安装、运输规则的条件下，以制造厂发货日期起一年内因制造质量不良或不能正常工作时，制造厂应负责免费为用户修理产品或更换零件。六、注意事项：１．仪器外壳应与大地接触良好以保证；２．在更换保险丝或其它零部件时，应拔下电源插头；３．非本厂维修人员不得随意拆启仪器；４．仪器使用完后，应切断电源。

抗干扰智能介质损耗测试仪2023实时更新 <永州>天正华意电气设备有限公司

永州绝缘油介电强度试验仪 正在等待主机控制第五行为日历时钟显示，如要修改时钟，可将光标移到欲修改的数据处，用上下键调整数据到期望值后按确认键即可。3、油样测定页：90．0组 认第二组 确认第三组 确认2000年00月00日00：00当油样温度达到设定温度后，仪器自动进入“油样测定”页，该页首先显示“组”、“第二组”、“第三组”提示，此时仪器等待键盘输入指令，如开始做组，只要将光标移到“组”项，按“确认”键，仪器会自动打印结果，屏幕上也会显示油样结果数据，每做完一个结果都会提示正在放电，需要放电完了（正在放电的字样消失），才可做下一次试验。七、仪器操作1、打开外包装箱，小心拆除填充泡沫，避免磕碰、损伤箱内仪器。按装箱单核对箱内配备件，并将其妥善存放。将仪器从箱内取出，放在试验台上，并泡沫屑等杂物。试验台电源要配备带地线的220V交流电源插座，必须保证电源接地良好。2、电极杯的清洗极为重要，因为绝缘液体对极小污染的影响都极为敏感。拆开电极杯，先用溶剂汽油清洗各部件，再用洗涤剂洗涤，取出后用自来水冲洗至中性，用蒸镏水洗涤2-3次。将清洗好的电极杯部件，置于105-110℃干燥箱中干燥3小时，然后取出（应戴干净布手套）在干燥器中冷却到室温。

永州绝缘油介电强度试验仪 ，按 选择 键移动光标√ 至自定义设置 处，按 确认 键即可进入 自定义设置 子页面（图5）；图5 自定义设置子页面在图5页面下，按 选择 键移动光标到相应的选项，再按 ＋ 或 - 键可进行相关参数的设置。其中：静置时间 默认值15 min，范围1～15 min（增量Δ＝ 1 min）；间隔时间 默认值5 min，范围1～10 min（增量Δ＝ 1 min）；搅拌时间 默认值10 s， 范围5～90 s（增量Δ＝ 5 s）；停升电压 默认值100 kV，范围10～100 kV（增量Δ＝ 10 kV）。当仪器升压到 停升电压 以后将停止升压，并进入到保持状态。若持续50 s无击穿，仪器将默认当前停升电压为绝缘油击穿电压；打压次数 默认值为6次，可选范围1～6次（增量Δ＝1次）；设置好后按 确认 键返回开始页面，按 开始 键进行测试；。7.在图2页面下，按 选择 键移动光标√ 至数据标定处，按 确认 键即可进入 数据标定 子页面（图6）图6 数据标定子界面注意：设备出厂前数据已由厂家标定好，用户不需要进入程序标定，如需要标定数据，请与生产厂家联系索要密码进行标定。8. 每次击穿电压值和轮回次数自动存储，测量完毕后显示测试完毕，然后按 确认 键返回到开机页面（图1），按 打印 或 显示 键，进入油样单次击穿电压值和平均值的存储记录显示子页面（图7）。图7. 显示子页面按 打印 键打印页面显示的（近一组的）测试结果。按 选择 键，进入编号为1的数据存储子页面（图8）。在图8页面上再按选择 键，便进入编号为2的数据存储子页面（图9），依次类推。所以，这组子页面的选择 键为图8～12的循环翻页键。图8. 图9 图10. 图11. 图12 在图8～12的子页面中，按 打印 键打印子页面显示的测试结果；按 确认 键，则返回开机页面（图1）。注：全自动绝缘油介电强度测试仪采用了与PC机相同的逆序数据存储系统，您可以容易地发现图8～12页面中的编号与时间顺序的规律，即编号1显示的是近的测试数据，而编号2显示的是次近的测试数据，依次类推。由于存储器可存储近的35组测试数据，所以当数据超过35组后，系统便会自动将过去的数据顶替出存储器。在显示子页面，按打印键打印所选页面的存储数据，按确认键返回主页面 。

永州绝缘油介电强度试验仪尊敬的用户：感谢您选择了本系列全自动绝缘油介电强度测试仪！为方便您尽早尽快地熟练操作本仪器，我们特随机配备了内容详实的操作手册，从中您可以获取有关产品介绍、使用方法、仪器性能以及注意事项等诸多方面的知识。在次使用仪器之前，请务必仔细阅读本操作手册，并按本手册对仪器进行操作和维护，这会有助于您更好的使用该产品，并且可以延长该仪器的使用寿命。 在编写本手册时，虽然我们本着科学和严谨的态度进行了工作，并认为本手册中所提供的信息是正确和可靠的。然而，智者千虑必有一失，本手册也难免会有错误和疏漏之处。如果您发现了手册中的错误，请务必于百忙之中抽时间，尽快设法告知我们，并烦请监督我们迅速改正错误！本公司全体职员将不胜感激！本公司保留对仪器使用功能进行改进的权力，如发现仪器在使用过程中其功能与操作手册介绍的不一致，请以仪器的实际功能为准。我们希望本仪器能使您的工作变得轻松、愉快，愿您在繁忙的工作之中体会到办公自动化的轻松而美好的感觉！当您对本公司仪器感到满意时，请向您的朋友！当您对本仪器有宝贵意见和建议时，请您一定要与我们联系，本公司定竭尽全力给您一个满意的答复。再次感谢您对我公司的支持！

<永州>天正华意电气设备有限公司 抗干扰智能介质损耗测试仪2023实时更新

永州绝缘油介电强度试验仪按下打印机前盖板上的圆形按钮将打印纸装入打印机，并拉出一段（超出撕纸牙齿），注意将纸放整齐，同时注意纸的方向（纸拉出后纸卷外侧面对着打印头）；（3）合上纸舱盖，打印头走纸轴压齐打印纸后稍用力把打印头走纸轴压回打印头。九、油杯的清洗：1. 油杯清洗方法（1） 用洁净的绸布反复擦拭电极表面和电极杆；（2）用标准规调整好电极间隙；（3）用无水乙醇清洗3～4次，然后用吹风机吹干。再用测试油样清洗2～3次即可；2. 搅拌桨清洗方法（1） 用干净的绸布反复擦拭搅拌桨，直至表面无细小颗粒，忌用手直接接触搅拌桨；（2） 用镊子夹住搅拌桨，浸入无水乙醇洗涤2～3次，然后用吹风机吹干； 保修卡 1张11. 合格证 1张十一、售后服务：仪器自购买之日起一年内，属产品质量问题免费保修，终身提供维修和技术服务。如果发现仪器状况不正常或有故障出现，请您速与我公司联系，以便为您安排便捷有效的处理方案。

---
