变压器容量特性测试仪无源变压器损耗测量部分1．基本概念空载试验：从变压器的某一绕组（一般从二次低压侧）施加正弦波额定频率的额定电压，其余绕组开路，测量空载电流和空载损耗。如果试验条件有限，电源电压达不到额定电压，可在非额定电压条件下试验，这种试验方法误差较大，一般只用于检查变压器有无故障，只有试验电压达到额定电压的70％以上才可用来测试空载损耗。短路试验：将变压器低压大电流侧人工短联接，从电压高的一侧线圈的额定分接头处通入额定频率的试验电压，使绕组中电流达到额定值，然后测量输入功率和施加的电压（即短路损耗和短路电压）以及电流值。2．测试方法根据不同的测试项目以下分别进行介绍：⑴ 对单相变压器空载损耗的测量：将变压器非测试端开路，电压、电流都直接接入。单相接法等效于以往的单功率表法，适用于测量单相变压器。图5-2 直接接入测量单相变压器空载损耗⑵ 对单相变压器短路（负载）损耗的测量：与测量单相变压器空载损耗的接线方式基本相同，可参照图十九接线；不同点只是做短路试验时变压器的非测试端人工短连接。⑶ 单相电源分相对三相变压器空载损耗的测量：当做三相空载试验后发现损耗超过标准时，应分别测量三相损耗，通过对各相空载损耗的分析比较，观察空载损耗在各相的分布情况，以检查各相绕组或磁路中有无局部缺陷。基本方法是将三相变压器当作三台单相变压器，轮换加压，即依次将变压器的一相绕组短路，其他两相绕组施加电压，测量空载损耗和空载电流。根据被测变压器的绕组连接方式可分为图5-3（a.b.c.）所示三种情况；

变压器容量特性测试仪功能特点1、可测量各种配电变压器的容量，无源测量，方便、准确。2、内部自带电源、自动产生三相大功率测试电源。3、可测量各种类型的变压器的空载电流、空载损耗、短路电压、短路损耗。4、通过空载试验可准确判定被测变压器的型号，包括：油浸式S7、S9、S11、S13、S15、S20、S21、S22、S25；干变SCB9、SCB10、SCB11、SCB12、SCB13、SCB14、SCB15、SCB17、SCB18、SCB19等各种类型的变压器。5、可自动进行波形畸变校正，温度校正（提供简单的温度校正和附加损耗分别校正两种方式），电压校正（非额定电压下的空载试验），电流校正（非额定电流条件下的短路试验），非常适合没有做稍大容量变压器短路试验条件的单位。6、可测量电压和电流的谐波含量和总谐波失真度。7、可进行简单的矢量分析，绘制矢量图。8、显示各电参量的波形图，做为示波器使用。9、电压回路宽量限：电压可测量到750V，不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏。10、电流量程分高低档，可保证100A测量范围，小可保证毫安级的幅值准确测量，可满足PT的阻抗电压测量。11、容量测量范围：20kVA~800000kVA（三相变）5kVA~100000kVA（单相变）12、电池剩余电量百分数指示功能，绝非简单的亏电报警。13、大屏幕、高亮度的彩色液晶显示，全汉字菜单及操作提示实现友好的人机对话，导电硅胶触摸按键使操作更简便，按键寿命更长。14、用户可随时将测试的数据通过微型打印机将结果打印出来。15、测试结果存储功能，可存储200组容量测试数据。

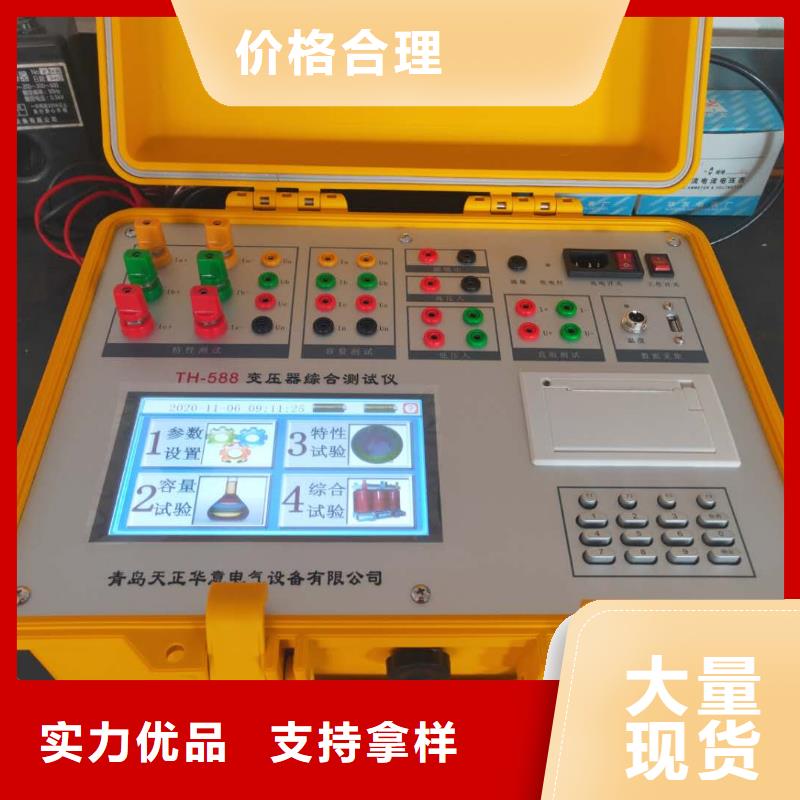

变压器容量特性测试仪变压器材质分析仪（触摸屏版）是我公司研发人员在原我司变压器容量测试仪基础上升级而成。延续了我司原仪器的体积小巧、操作简单、使用方便等优点，并升级了内部处理器、数据采集系统、国标数据，使仪器可用范围更宽，测试精度更高。本仪器包含了变压器容量、变压器空载损耗、变压器负载损耗以及其代号水平判定等功能。仪器内部自带能可充电电池，无需外接电源即可工作。电池一次完全充电可连续测量100台套以上的变压器。此外，仪器内可提供三相精密50Hz正弦波交流测试电源，在测量变压器容量及变压器负载损耗时不需要外接三相测试电源及调压器、升流器等辅助设备，从而大大提高了您的工作效率。本仪器为多功能测量仪器，相当于往常四种测试仪器：即有源变压器容量测试仪＋变压器特性参数测试仪＋变压器直流电阻测试仪＋变压器材质分析仪。它可对多种变压器的材质、容量、型式、空载电流、空载损耗、负载损耗、阻抗电压、直流电阻等一系列工频参数进行精密的测量。本产品具有体积小、重量轻、测量准确度高、稳定性好、操作简单等诸多优点。完全可以取代以往利用多表法测量变压器损耗和容量的方法，接线更简单，测试、记录更方便，使您的工作效率得到了大幅度的。
